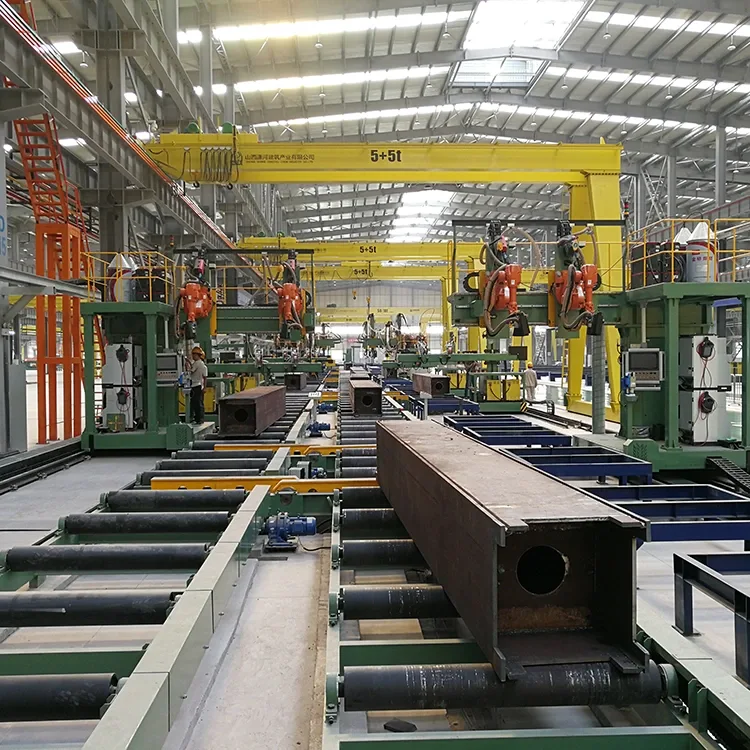

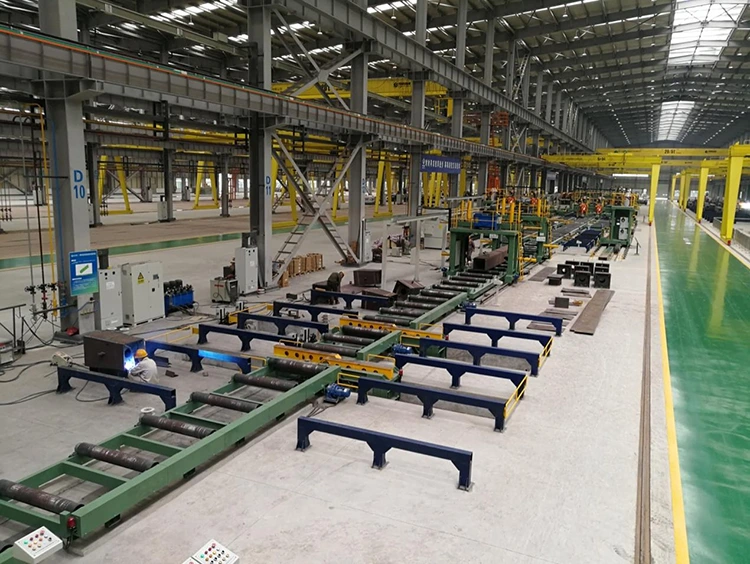

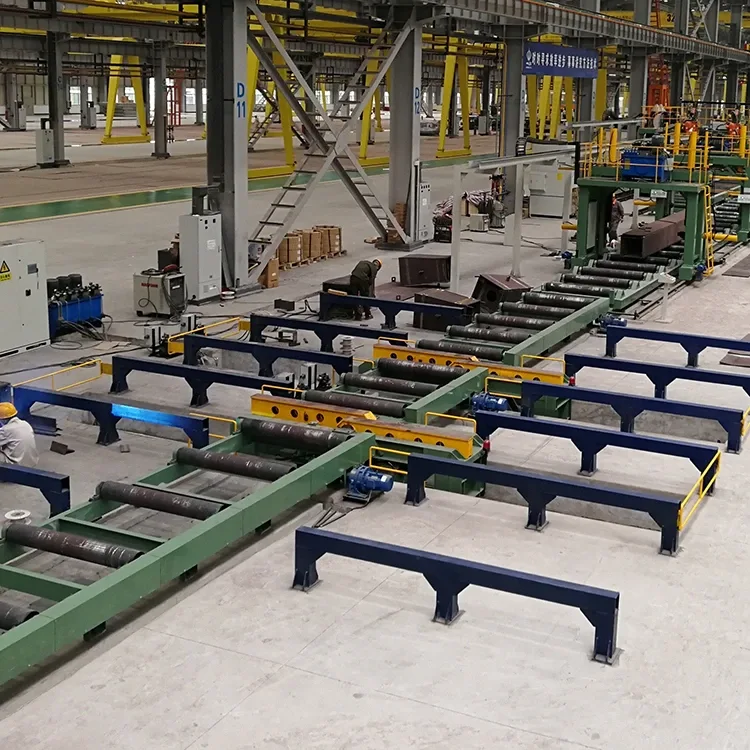

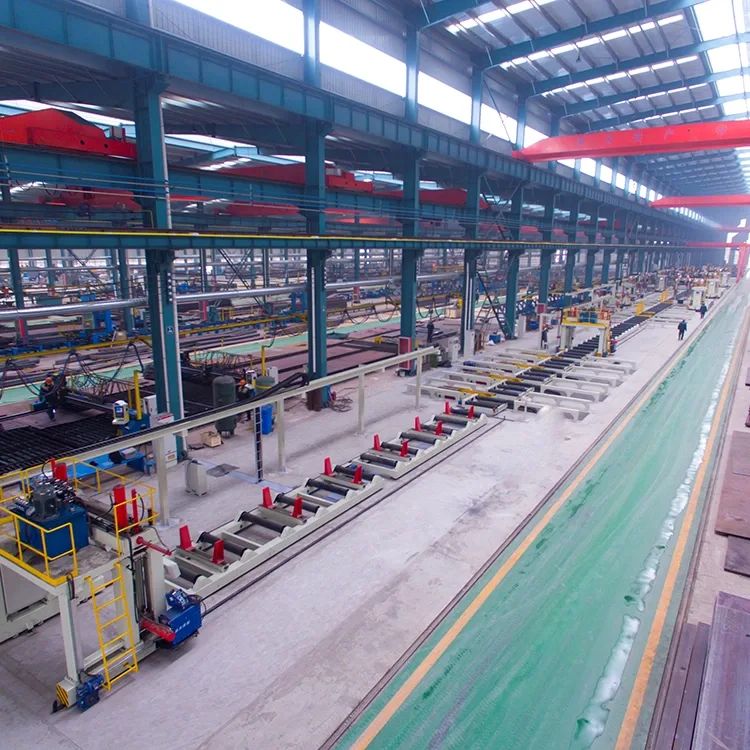

باکس کالم ویلڈنگ لائنیں

جنفینگ ویلڈ کٹ میں باکس کالم ویلڈنگ لائنوں کے لئے 1 سال کی وارنٹی فراہم کی جائے گی۔ دی باکس کالم پروڈکشن کے اہم الیکٹرک عناصر کا انتخاب عالمی مشہور برانڈ سے کیا گیا ہے جو صارفین کو چین سے لمبی دوری سے حاصل کیے بغیر مقامی میں پرزے تلاش کرنے کے ل more زیادہ آسان لائے گا۔ X15 آٹومیٹک باکس کالم ویلڈنگ لائنیں مختلف صنعتوں کے اختتامی صارفین کے لئے پیداواری صلاحیت کو بڑھانے کے لئے جدید ترین اور اعلی آٹومیشن پروڈکشن لائنیں ہیں۔

وضاحتیں

خصوصیت اور درخواست

1. X15 باکس کالم ویلڈنگ لائنیں کم کارکنوں اور کم کرینوں کے ساتھ ویلڈیڈ باکس کالم کالم تیار کرنے کے لئے اعلی آٹومیشن پروڈکشن لائنیں ہیں۔

2. لائن MES سسٹم کے ساتھ مکمل طور پر انضمام ہوسکتی ہے اور اپر کمپیوٹر اور کنٹرول سسٹم کے مابین حقیقی وقت کی بات چیت کو مکمل کرسکتی ہے ، آلات کا ڈیٹا اکٹھا کریں ، فیکٹری MES سسٹم (یا اپر سنٹرلائزڈ کنٹرول سسٹم) میں جمع کردہ تمام ڈیٹا کو اپ لوڈ کریں ، اور معلومات کی منتقلی کی بروقت اور تاثیر کو یقینی بنائیں۔

3. ڈیزائن اور تحفظ کو متعلقہ قومی معیارات اور ماحولیاتی تحفظ کی ضروریات کو پورا کرنا چاہئے۔ سامان کی حفاظت اور حفاظتی آلات کو متعلقہ صنعتی معیارات کو پورا کرنا ضروری ہے۔

4. یہ باکس کالم ویلڈنگ لائنیں اسٹیل کی تعمیر اور اسٹیل کے ڈھانچے میں بڑے پیمانے پر استعمال ہوتی ہیں ، اسٹیل کی تعمیر کی عمارت ، اعلی سطح کی عمارت اور اسٹیل ڈھانچے ، یا پل وغیرہ کے لئے باکس کالم کالموں کے لئے ویلڈنگ باکس کالم کالم وغیرہ۔

5. ویلڈنگ کے سازوسامان کا لچکدار ڈیزائن ویلڈنگ پاور ذرائع کے کسی بھی برانڈ کی مدد کرنے کی اجازت دیتا ہے۔

6. عیسوی ، ای سی اے سند دستیاب ہیں۔

7. یہ لائن کسی بھی ٹول یا سامان کو تبدیل کیے بغیر بڑی موٹائی کے ساتھ لائٹ ڈیوٹی بیم سے بہت ہیوی ڈیوٹی بیم تک پیداوار فراہم کرتی ہے۔

8. جمع ہونے سے آخر تک پوری پروسیسنگ تک کسی بھی کرینوں کی ضرورت نہیں ہے سوائے اس کے کہ شروع میں لوڈنگ اور آخر میں ان لوڈنگ کے علاوہ ، جو کرینوں کے استعمال کے خطرے کو بہت کم کرتے ہیں۔

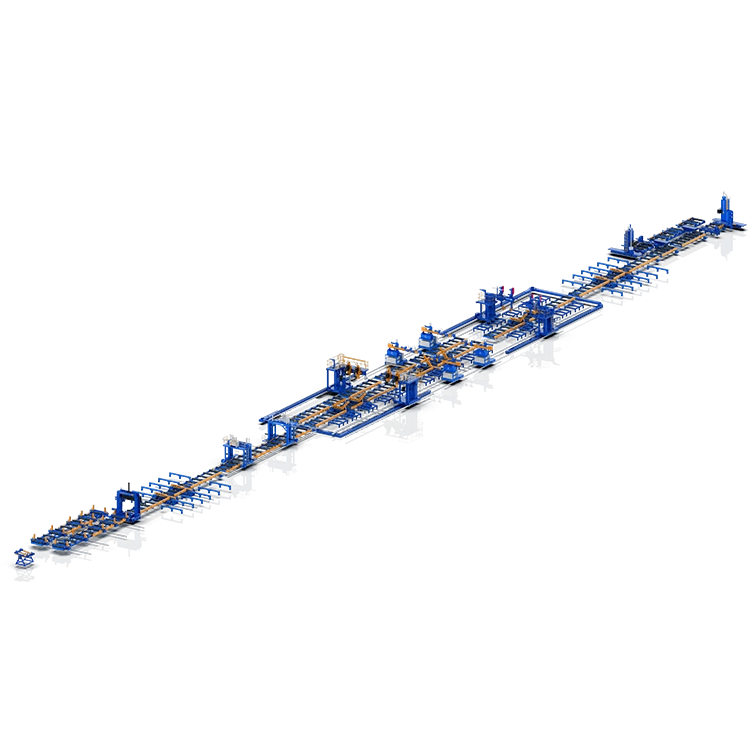

ویلڈیڈ باکس بیم تیار کرنے کے لئے ایک پوری پروڈکشن لائن قائم کرنے کے لئے مشینوں اور آلات کی فہرست:

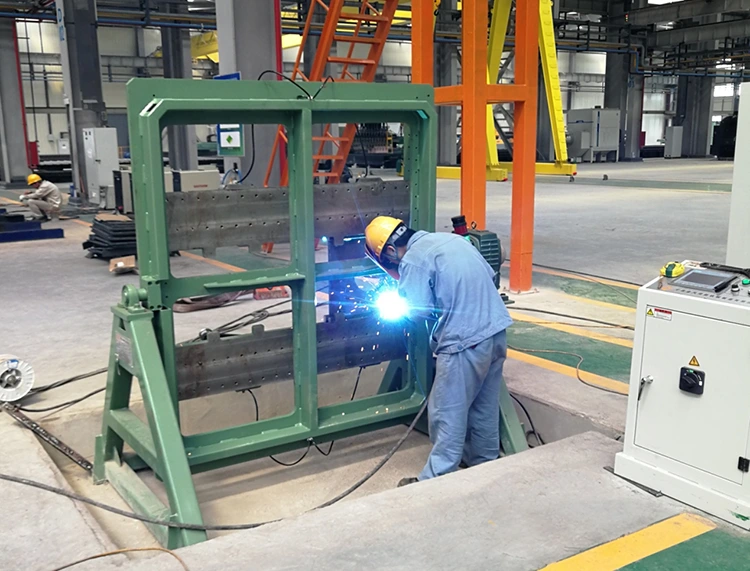

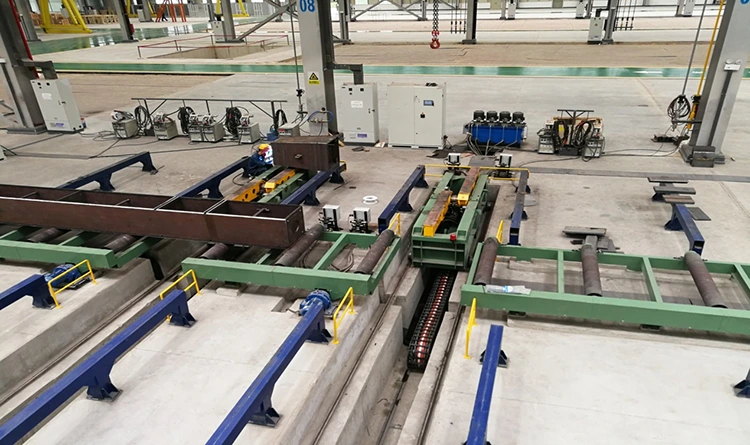

1- بافل جمع کرنے والی مشین

یہ مشین باکس کالم کی اندرونی گہا میں اسمبلی اور پوزیشننگ ویلڈنگ کے لئے ایک خاص سامان ہے۔ یہ اسٹیل ڈھانچے کے کاروباری اداروں کے لئے ترجیحی مصنوعات ہے جو مزدوری کی شدت کو کم کرنے اور کام کی کارکردگی کو بہتر بنانے کے لئے باکس کالم ورک پیس تیار کرتی ہے۔

2- باکس کالم جمع کرنے والی مشین

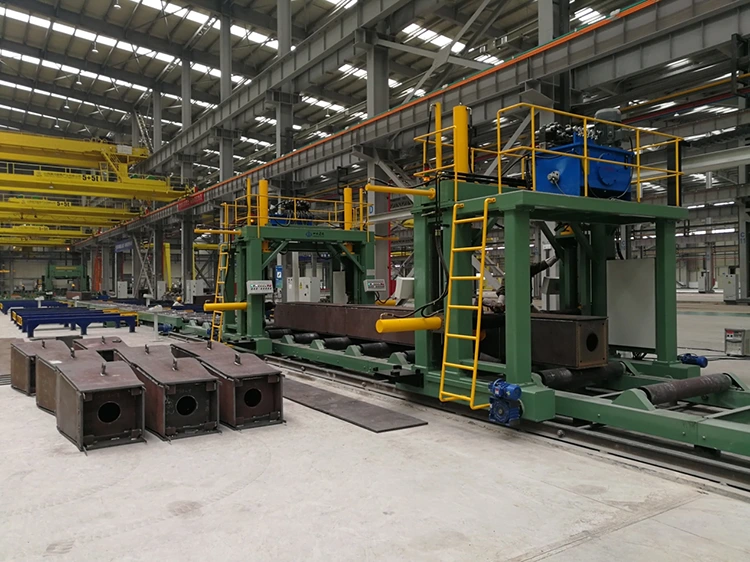

باکس کالم اسمبلی مشین باکس کالم (کالم) کی تیاری کے لئے کلیدی سامان ہے ، جو بنیادی طور پر باکس کالم (کالم) کے کام کے ٹکڑے کی اسمبلی کو مکمل کرتی ہے۔ یہ مشین باکس گرڈر تیار کرنے کے لئے اسٹیل ڈھانچے کے کاروباری اداروں کے لئے ایک ضروری سامان ہے۔

آپ کی قسم جمع کرنے کے لئے ایک مشین۔

ایک مشین باکس ٹائپ جمع کرنے کے لئے ہے۔

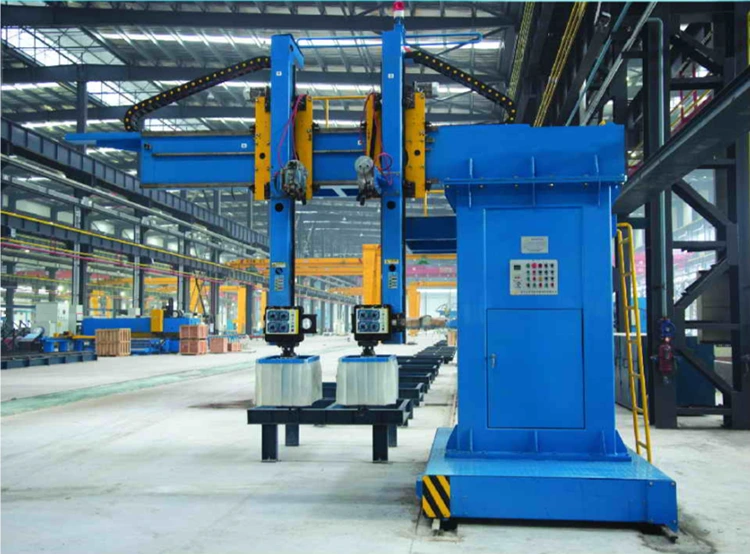

3- الیکٹرو-سلگ ویلڈنگ مشین

XZHB15 کینٹیلیور الیکٹرو لگ ویلڈنگ مشین اسٹیل ڈھانچے کی صنعت کے لئے جنفینگ ویلڈنگ اور کاٹنے والی کمپنی کے ذریعہ لانچ کی گئی ایک بہترین مصنوعات ہے۔ یہ ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر ویلڈنگ باکس کالم کے لئے ڈیزائن کیا گیا ہے۔ باکس کالم تانے بانے کے دوران کافی سختی اور ٹورسن مزاحمت کو یقینی بنانے کے لئے ، بفلس (یعنی سخت پلیٹیں) عام طور پر باکس کالم کے اندر سے ویلڈیڈ ہوتے ہیں۔ یہ مشین باکس کالم کی بیرونی پلیٹ اور اندرونی بافلز کے درمیان ویلڈز کو ویلڈنگ کے لئے ایک خاص سامان ہے۔

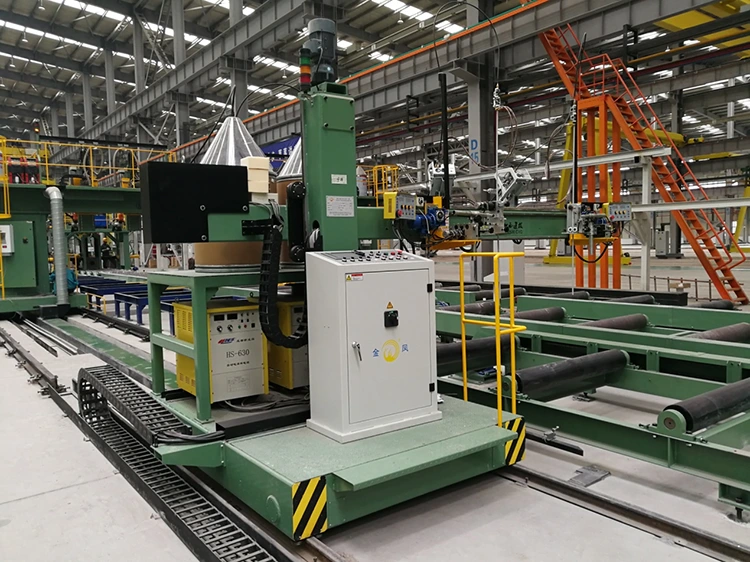

4- CO2/MAG بیک ویلڈنگ مشین

XQHB15L سیریز باکس کالم کینٹیلیور گیس شیلڈڈ ویلڈنگ مشین ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر باکس کالم (کالم) کی حمایت کرنے اور بیکنگ کے بعد ویلڈنگ کو بھرنے کے لئے تیار کیا گیا ہے ، جو ہماری کمپنی کے ذریعہ اسٹیل ڈھانچے کے سامان کی ترقی میں مارکیٹ کی طلب اور سالوں کے تجربے کی بنیاد پر لانچ کیا گیا ہے۔

5- CO2/MAG بھرنے والی ویلڈنگ مشین

XQHB15 سیریز باکس کالم کینٹیلیور گیس شیلڈڈ ویلڈنگ مشین ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر باکس کالم (کالم) کی حمایت کرنے اور بیکنگ کے بعد ویلڈنگ کو بھرنے کے لئے تیار کیا گیا ہے ، جو ہماری کمپنی کے ذریعہ مارکیٹ کی طلب اور اسٹیل ڈھانچے کے سازوسامان کی ترقی میں سالوں کے تجربے کی بنیاد پر لانچ کیا گیا ہے۔

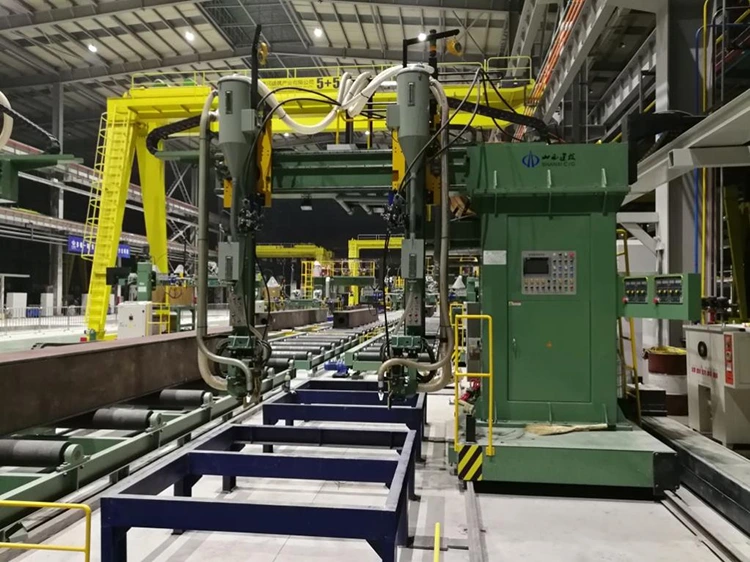

6- ڈوبے ہوئے آرک ویلڈنگ مشین

XMHB15 باکس گرڈر کینٹیلیور ڈوبنے والی آرک ویلڈنگ مشین ایک عمدہ پروڈکٹ ہے جس کو اسٹیل ڈھانچے کی صنعت کے لئے جنفینگ ویلڈنگ اور کاٹنے والی کمپنی نے لانچ کیا ہے۔ یہ ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر بڑے اور درمیانے درجے کے باکس کالم (کالم) ویلڈنگ کے لئے ڈیزائن کیا گیا ہے۔ برسوں کے دوران ، مستقل اصلاح اور بہتری کے بعد ، کارکردگی زیادہ کامل ہوگئی ہے۔

7- آخری چہرے کی گھسائی کرنے والی مشین

معاشی تعمیر ، تعمیر ، پل اور دیگر صنعتوں کی تیز رفتار ترقی کے ساتھ اسٹیل ڈھانچے کے انجینئرنگ کے معیار کے لئے تیزی سے سخت ضروریات ہیں۔ ایچ بیم ، باکس کالم اور کالم ، اور پتلی حصوں کا بٹ مشترکہ ، اور کام کے ٹکڑے کا آخری چہرہ پروسیسنگ ایک لازمی عمل بن گیا ہے۔ اختتامی چہرہ پروسیسنگ نہ صرف کام کے ٹکڑے کے معیار کو بہت بہتر بناتا ہے ، سائٹ پر تنصیب اور تعمیراتی غلطیوں کو کم کرتا ہے ، تعمیراتی مدت کو مختصر کرتا ہے ، اور سائٹ پر تعمیراتی کارکردگی کو بہتر بناتا ہے۔ یہ اسٹیل ڈھانچے کے کاروباری اداروں کو بہتر معاشی فوائد بھی لاتا ہے۔ اسٹیل ڈھانچے کے کاروباری اداروں کی اصل پروسیسنگ کی صورتحال کے مطابق ، ہماری کمپنی بین الاقوامی سطح پر اسی طرح کی مصنوعات کے فوائد جذب کررہی ہے ، اور مارکیٹ کی طلب کو پورا کرنے کے لئے بروقت نئی مصنوعات لانچ کی گئی ہے۔ یہ نہ صرف اسٹیل ڈھانچے کی صنعت میں استعمال ہوتا ہے ، بلکہ عام سامان کے طور پر بھی استعمال کیا جاسکتا ہے ، جو پل ، بجلی ، تیل ، پیٹرو کیمیکل اور مشینری مینوفیکچرنگ کی دیگر صنعتوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

8- بیم فلپر 180 ° الٹا

موبائل 180 ° ہائیڈرولک بیم فلپرس کے دو ٹکڑے ایک طرف ویلڈیڈ کام کے ٹکڑوں کے ٹرن اوور کے لئے استعمال ہوتے ہیں۔ جب کام کرتے ہو تو ، کام کے ٹکڑے کو رولر ٹیبل یا ورک پیس ریک سے دور اٹھائیں ، اور ریڈوسر دونوں بیم فلپرس کو ہم آہنگی سے رولر ٹیبل یا ورک پیس ریک کی طرف جانے کے لئے ہم آہنگی سے منتقل کرنے کے لئے چلاتا ہے ، اور پھر دو ہائیڈرولک سلنڈروں کے بعد دو ہائڈرولک سلنڈروں کو ہم آہنگی کے ساتھ گھومنے کے لئے دو بازوؤں کو چلاتے ہیں ، کام کے ٹکڑے کو رولر ٹیبل کے وسط میں منتقل کرتے ہیں ، کام کے ٹکڑے کو رولر کے وسط میں منتقل کرتے ہیں ، اور کام کے ٹکڑے کو رولر کے وسط میں منتقل کرتے ہیں ، یا ویلڈنگ۔

اصل صورتحال کے مطابق ، مختصر بیم کو پلٹانے کے لئے دو ٹکڑوں کو گروپ کے طور پر الگ سے استعمال کیا جاسکتا ہے۔ ایک ہی وقت میں ، لمبی بیم کو ختم کرنے کے لئے 4 ٹکڑوں کو ایک گروپ میں بھی جوڑ دیا جاسکتا ہے۔ اعلی لچک اور کارکردگی۔

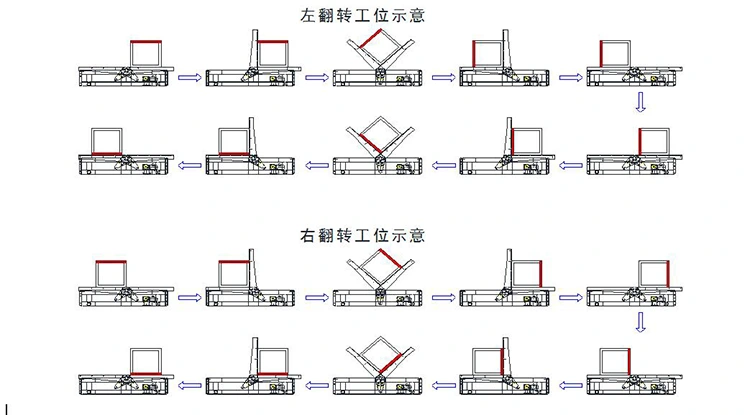

بیم فلپرس کا ورکنگ فلو چارٹ:

9- اسٹیل کارٹ

اس سامان کو بنیادی طور پر پیداوار کے عمل کے ساتھ ہم آہنگی کے لئے استعمال کیا جاتا ہے تاکہ کام کے ٹکڑے کو پہنچانے والے رولر ٹیبل یا دیگر سامان سے لے جانے والے سامان میں منتقل کیا جاسکے۔ اسٹیل کی ٹوکری میں بنیادی طور پر دو ایکشن افعال ہوتے ہیں: چلنا اور اٹھانا۔ کام کے ٹکڑے کی نقل مکانی کو ہیرا پھیری اور کنٹرول کے ذریعے مکمل کیا جاسکتا ہے۔ اس سامان میں سادہ ساخت ، آسان آپریشن اور مستحکم آپریشن ہے۔ مشین زیادہ سے زیادہ 30 ٹن بوجھ کے ساتھ ہیوی ڈیوٹی ڈیزائن کو اپناتی ہے۔

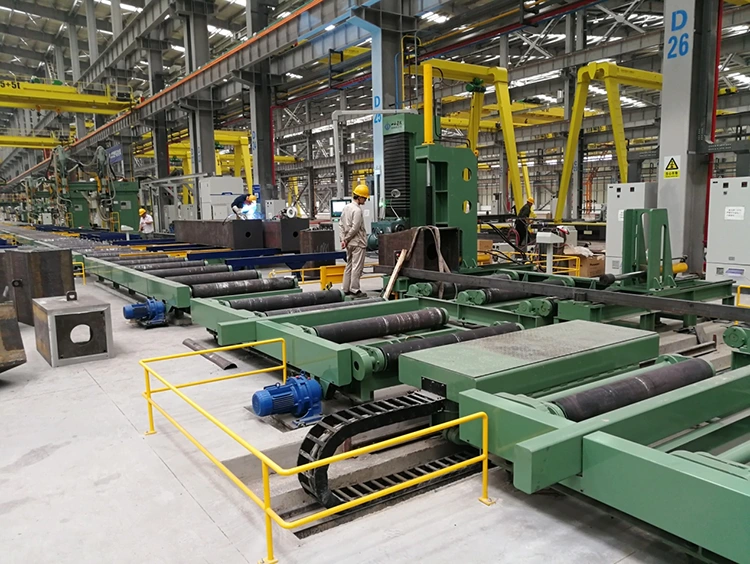

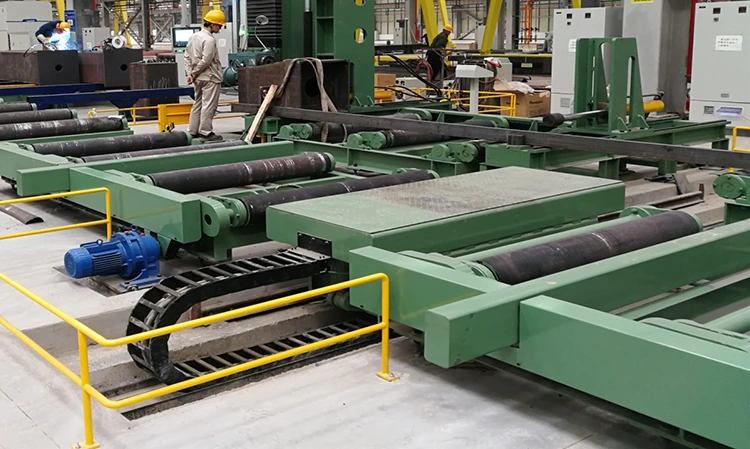

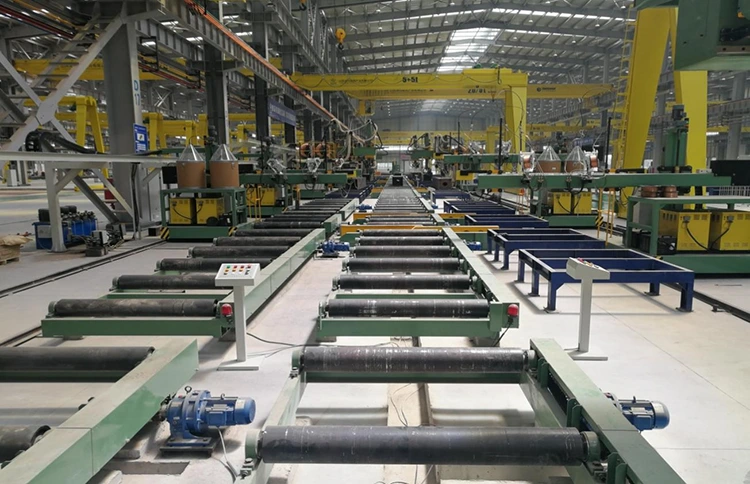

10- رولر ٹیبلز

یہ بنیادی طور پر باکس کالم کی اسمبلی سے ویلڈنگ کی تکمیل ، اختتام کا سامنا تک کام کرنے کے لئے استعمال ہوتا ہے۔

اسٹیل پلیٹ سے ویلڈیڈ باکس کالم کیسے تیار کریں؟

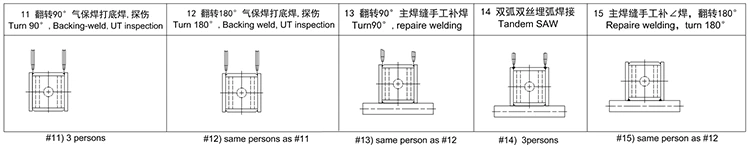

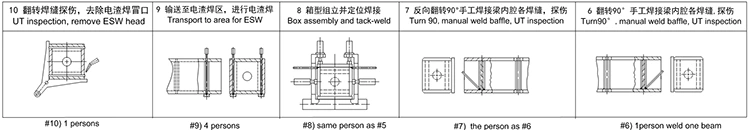

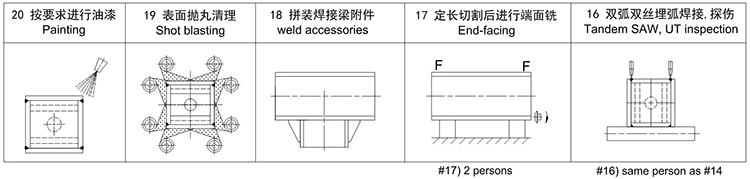

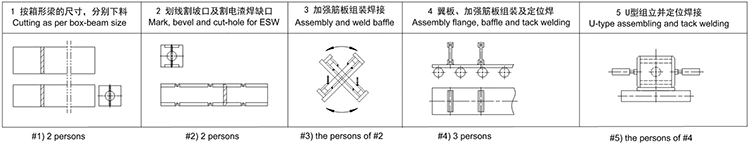

پلیٹوں سے لے کر H بیم اور حتمی معائنہ تک پیداوار کے لئے پروڈکشن فلو چارٹ مندرجہ ذیل ہے۔

پروڈکشن فلو چارٹ
