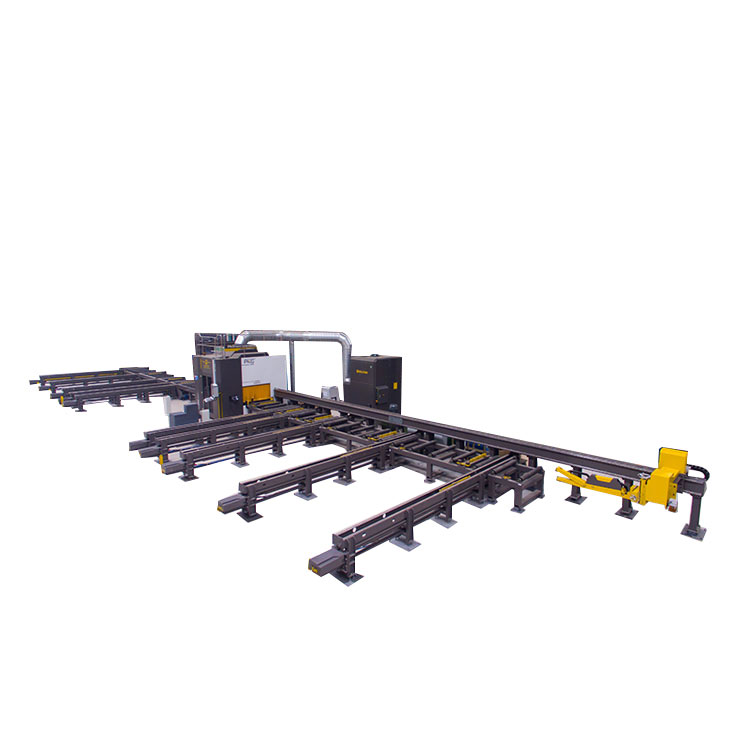

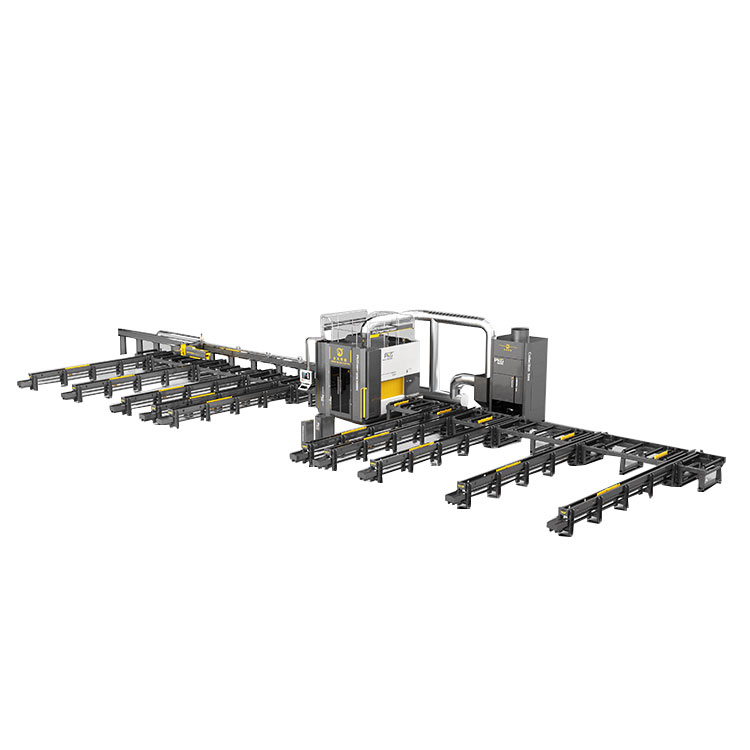

بیم روبوٹ کاٹنے والی مشین
  • بیم روبوٹ کاٹنے والی مشین - 0 بیم روبوٹ کاٹنے والی مشین - 0
  • بیم روبوٹ کاٹنے والی مشین - 1 بیم روبوٹ کاٹنے والی مشین - 1

بیم روبوٹ کاٹنے والی مشین

JINFENG® سستی قیمت کے ساتھ بیم روبوٹ کٹنگ مشینوں کا ایک پیشہ ور چین مینوفیکچرر اور سپلائر ہے۔ بیم روبوٹ کٹنگ مشینیں ہائی پرفارمنس ایچ بیم پلازما کوپنگ مشینیں ہیں جو روبوٹ بازو کے ساتھ ایچ بیم (I بیم)، زاویہ، چینل کے مختلف اسٹیل پروفائلز پر پلازما کٹنگ کو انجام دیتی ہیں۔

انکوائری بھیجیں۔

پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

JINFENG® چین کا ایک پیشہ ور صنعت کار اور سپلائر ہے۔بیم روبوٹ کاٹنے والی مشینs سستی قیمت کے ساتھ۔ دیبیم روبوٹ کاٹنے والی مشینs ہائی پرفارمنس ایچ بیم پلازما کوپنگ مشینیں ہیں جو H بیم (I بیم)، زاویوں، ایک روبوٹ بازو کے ساتھ چینل کے مختلف اسٹیل پروفائلز پر پلازما کٹنگ کو انجام دیتی ہیں۔

پی کے جی 500



بیم روبوٹ کاٹنے والی مشین



سب کے لیےبیم روبوٹ کاٹنے والی مشینs اور پلازما کاٹنے والی مشینیں جو JINFENG WELDCUT کے ذریعہ تیار کی گئی ہیں ان کی 2 سال کی وارنٹی ہوگی، اور جو رولر ٹیبلز، کراس کنویئر، ڈسٹ فلٹر، پلازما کٹنگ سسٹم، اور اختیاری فنکشنز جیسے ڈاٹ پین مارکنگ ڈیوائس سے لیس ہیں اور تمام CAD-CAM انٹرفیس کو سپورٹ کرتی ہیں۔ پی کے جیبیم روبوٹ کاٹنے والی مشینs مختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت بڑھانے کے لیے سب سے جدید روبوٹک پلازما کٹنگ لائن ہیں۔



وضاحتیں



ماڈل

ایچ بیم

زاویہ

ای زاویہ

چینل

لمبائی

وزن

پی کے جی 500





150*120mm-

1000*500mm

100*75mm-

500 * 150 ملی میٹر

75*75mm-

220 * 220 ملی میٹر

100*50mm-

1000*500mm

12000 ملی میٹر

12T

سپورٹ پلازما کٹنگ، پلازما مارکنگ، ڈاٹ پین مارکنگ، CAD-CAM سافٹ ویئر



خصوصیت اور درخواست



1. پی آر جیبیم روبوٹ کاٹنے والی مشینs ایک اعلی آٹومیشن کاٹنے کا سامان ہے جو ABB سکس ایکسس روبوٹ بازو کے ساتھ مربوط ہے۔ ایک آپریٹر کی طرف سے ایک کلیدی آپریشن کے ذریعے، لائن مٹیریل لوڈنگ اور پلازما کاٹنے کے بعد پرزے اتارنے سے خودکار پروسیسنگ شروع کرتی ہے۔

2. ایک پی کے جیبیم روبوٹ کاٹنے والی مشینs ایک آپریٹر کے ساتھ تبدیل کر سکتا ہے:

بیم ڈرلنگ لائن

دھاتی آری

زاویہ کی لکیر

پلیٹ/بار پروسیسنگ لائن

کاپنگ مشین

مارکنگ مشین



3. یہ لائن ایم ای ایس سسٹم کے ساتھ مکمل طور پر انٹیگریشن ہو سکتی ہے اور مینوفیکچرر کے انجینئرز کو ٹیم ویور کے ذریعے ریموٹ کنٹرول کی اجازت دے سکتی ہے تاکہ وہ انجینئرز کو ورکنگ سائٹ پر بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لیے بذریعہ ریموٹ تشخیص آسانی سے کر سکیں۔

3. CNC سسٹم تمام مین لائن سسٹم (روبوٹ، رولر ٹیبل، کراس کنویئر، میجرنگ کارٹ اور گرپر، مارکنگ سسٹم) کا مکمل کنٹرول فراہم کرتا ہے۔

4. Tribon/AM سے بنائی گئی *.gen فائلوں، TEKLA ڈیزائن سافٹ ویئر اور دیگر فارمیٹس سے برآمد کردہ DSTV فائلوں کو پڑھ سکتے ہیں۔

5. یہبیم روبوٹ کاٹنے والی مشینs بڑے پیمانے پر اسٹیل کی تعمیر میں استعمال ہوتا ہے (عمارت کے ڈھانچے، پلوں، ریل روڈ، ٹریلرز، ٹرین ویگنوں، سیڑھیوں کے سٹرنگرز، ہینڈریلز اور دیگر ثانوی اسٹیل کی تعمیر کے لیے پلازما بیم کا مقابلہ)، اسٹیل کا ڈھانچہ اور آف شور (بیم کوپنگ فار سائٹس، لونگ کوارٹرز، سب سی اے مین فریم ڈھانچہ، سب سی اے مین فریم ڈھانچہ، سبسیا مین فریم سپورٹ، ریل فریم سپورٹ) سکڈز، سمندری ڈھانچے، اور سپورٹ فریموں کے لیے ایچ بیم کا مقابلہ)، اور ساحل پر لاگو کیا گیا۔





تفصیلات



یہ پی کے جیبیم روبوٹ کاٹنے والی مشینs پر مشتمل ہے:

کراس کنویرز

پیمائش کرنے والی ٹوکری اور گرپر

ڈاٹ پین مارکنگ ڈیوائس

ان پٹ رولر ٹیبل

روبوٹ پلازما کٹنگ چیمبر

آؤٹ پٹ رولر ٹیبل



ساخت کا نظارہ


کراس کنویئر â چین کی قسم


پی کے جی کے ان پٹ رولر ٹیبل میں کراس کنویئر (چین کی قسم) کو مربوط کرکےبیم روبوٹ کاٹنے والی مشینs، کرین کے خطرے کو 0 تک کم کرنے کے لیے کرین کا استعمال کیے بغیر، H بیم اور دیگر پروفائلز کو مطلوبہ جگہ پر منتقل کیا جا سکتا ہے۔


پیمائش کرنے والی ٹوکری اور گرپر


پروفائل کی لمبائی کی پیمائش کرنے کے لیے ایک ہی وقت میں پروفائل کو کٹنگ چیمبر میں کھانا کھلانا۔




ڈاٹ پین مارکنگ ڈیوائس


حصہ نمبر کی مستقل ٹریس ایبلٹی مارکنگ فراہم کریں۔



روبوٹ کٹنگ چیمبر


پلازما ٹارچ کے ساتھ پروفائلز پر اعلیٰ معیار کی کٹنگ اور آکسی فیول ٹارچ سے چوہوں کے سوراخوں کو کاٹنے کے لیے کٹنگ چیمبر کے اندر 6 محور والے روبوٹ بازو نصب کر کے۔




ان پٹ/آؤٹ پٹ رولر ٹیبلز


رولر ٹیبلز کے کام کرنے سے، ایچ بیم کوپنگ مشینیں لیبر کو کم کرنے اور پیداوار بڑھانے کے لیے چلنے والی اعلی آٹومیشن حاصل کرتی ہیں۔



کراس کنویئر â ان لوڈنگ


پی کے جی کے آؤٹ پٹ رولر ٹیبل پر کراس کنویئر کو مربوط کرکےبیم روبوٹ کاٹنے والی مشینs، کاٹنے کے بعد حصوں کو کرین کے خطرے کو 0 تک کم کرنے کے لیے کرین کا استعمال کیے بغیر، ضرورت کی جگہ پر منتقل کیا جا سکتا ہے۔
