پروفائل پلازما کٹنگ لائن
  • پروفائل پلازما کٹنگ لائن - 0 پروفائل پلازما کٹنگ لائن - 0
  • پروفائل پلازما کٹنگ لائن - 1 پروفائل پلازما کٹنگ لائن - 1
  • پروفائل پلازما کٹنگ لائن - 2 پروفائل پلازما کٹنگ لائن - 2

پروفائل پلازما کٹنگ لائن

JINFENG® پروفیشنل چائنا مینوفیکچرر اور سستی قیمت کے ساتھ پروفائل پلازما کٹنگ لائنوں کا فراہم کنندہ ہے۔ پروفائل پلازما کٹنگ لائنز ہائی پرفارمنس پلازما روبوٹ پروفائل کٹنگ لائنیں ہیں جو روبوٹ بازو کے ساتھ بلب، پٹی، زاویہ، ٹی بیم، چینل، ایچ بیم یا آئی بیم کے مختلف اسٹیل پروفائلز پر پلازما کٹنگ کو انجام دیتی ہیں۔

انکوائری بھیجیں۔

پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

JINFENG® پیشہ ورانہ چین مینوفیکچرر اور سپلائر ہےپروفائل پلازما کٹنگ لائنs سستی قیمت کے ساتھ۔ دیپروفائل پلازما کٹنگ لائنs ہائی پرفارمنس پلازما روبوٹ پروفائل کٹنگ لائنیں ہیں جو روبوٹ بازو کے ساتھ بلب، پٹی، زاویہ، ٹی بیم، چینل، ایچ بیم یا آئی بیم کے مختلف اسٹیل پروفائلز پر پلازما کٹنگ کو انجام دیتی ہیں۔

PRG 400



پروفائل پلازما کٹنگ لائنs



سب کے لیےپروفائل پلازما کٹنگ لائنs اور پلازما کاٹنے والی مشینیں جو JINFENG WELDCUT کے ذریعہ تیار کی گئی ہیں ان کی 2 سال کی وارنٹی ہوگی، اور جو رولر ٹیبلز، کراس کنویئر، انک جیٹ مارکنگ، ڈسٹ فلٹر، پلازما کٹنگ سسٹم، آؤٹ پٹ بیلٹ پلیٹ کنویئر، ٹیلٹرز اور تمام انٹرفیس سی اے ایم سپورٹ جیسے اختیاری حصوں سے لیس ہیں۔ پی آر جیپروفائل پلازما کٹنگ لائنs مختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت بڑھانے کے لیے سب سے جدید روبوٹک پلازما کٹنگ لائن ہیں۔



وضاحتیں



ماڈل

بلب

پٹی

زاویہ

ای زاویہ

ٹی بیم

چینل

ایچ بیم

لمبائی

وزن







PRG 400

80*5 ملی میٹر â

400*20 ملی میٹر

100*5 ملی میٹر â

400*20 ملی میٹر

100*75mm-

300*150mm

75*75mm-

180 * 180 ملی میٹر

100*50mm-

350 * 150 ملی میٹر

100*50mm-

400*115 ملی میٹر

N / A

12000 ملی میٹر

1.5T

PRG 600

80*5 ملی میٹر â

550*20 ملی میٹر

100*5 ملی میٹر â

600*30mm

100*75mm-

500 * 150 ملی میٹر

75*75mm-

220 * 220 ملی میٹر

100*50mm-

500 * 200 ملی میٹر

100*50mm-

400*200mm

150*150mm-

400*200mm

12000 ملی میٹر

2.5T

سپورٹ پلازما کٹنگ، پلازما مارکنگ، انک جیٹ مارکنگ، CAD-CAM سافٹ ویئر



خصوصیت اور درخواست



1. پی آر جیپروفائل پلازما کٹنگ لائنs ایک اعلی آٹومیشن کاٹنے کا سامان ہے جو ABB سکس ایکسس روبوٹ بازو کے ساتھ مربوط ہے۔ ایک آپریٹر کی طرف سے ایک کلیدی آپریشن کے ذریعے، لائن مٹیریل لوڈنگ اور پلازما کاٹنے کے بعد پرزے اتارنے سے خودکار پروسیسنگ شروع کرتی ہے۔

2. لائن MES سسٹم کے ساتھ مکمل طور پر انٹیگریشن ہو سکتی ہے اور ریموٹ کنٹرول کو ٹیم ویور کے ذریعے مینوفیکچرر کے انجینئرز کو کام کرنے والی سائٹ پر انجینئرز کو بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لیے آسانی سے ریموٹ تشخیص کرنے کی اجازت دے سکتی ہے۔

3. CNC سسٹم تمام مین لائن سسٹم (روبوٹ، رولر ٹیبل، کراس کنویئر، میجرنگ کارٹ اور گرپر، مارکنگ سسٹم) کا مکمل کنٹرول فراہم کرتا ہے۔

4. Tribon/AM سے بنائی گئی *.gen فائلوں، TEKLA ڈیزائن سافٹ ویئر اور دیگر فارمیٹس سے برآمد کردہ DSTV فائلوں کو پڑھ سکتے ہیں۔

5.یہپروفائل پلازما کٹنگ لائنs بڑے پیمانے پر جہاز سازی، شپ یارڈ اور آف شور میں فلیٹ پینل، ڈبل باٹم کنسٹرکشن، ذیلی اسمبلی، بلک ہیڈز، جالے، مختلف جہازوں/ جہازوں کے لیے مائیکرو پینل بنانے کے لیے اسٹیفنر کی پلازما کٹنگ کے لیے استعمال ہوتے ہیں۔ PRG کے ساتھپروفائل پلازما کٹنگ لائنs، شپ یارڈز یا جہاز سازی اپنی پیداوار میں اضافہ کر سکتے ہیں اور مزدوروں کو کم کر سکتے ہیں۔




تفصیلات



PRG400پروفائل پلازما کٹنگ لائنs پر مشتمل ہے:

پروفائلز کو الٹ دینے کے لیے ٹیلٹرز

رولر کنویرز بفلر کے طور پر

لوڈنگ کے لیے کراس کنویئر

پیمائش کرنے والی ٹوکری اور گرپر

ان پٹ رولر ٹیبل

انک جیٹ مارکنگ ڈیوائس،

ایک دھول فلٹر کے ساتھ روبوٹ پلازما کٹنگ چیمبر

بیلٹ پلیٹ کنویئر کو چھانٹنے والا مختصر حصہ

لمبے حصے کے لئے آؤٹ پٹ رولر ٹیبل

طویل حصوں کے لئے کراس کنویئر

دستی پیسنے کے لیے ٹیلٹرز

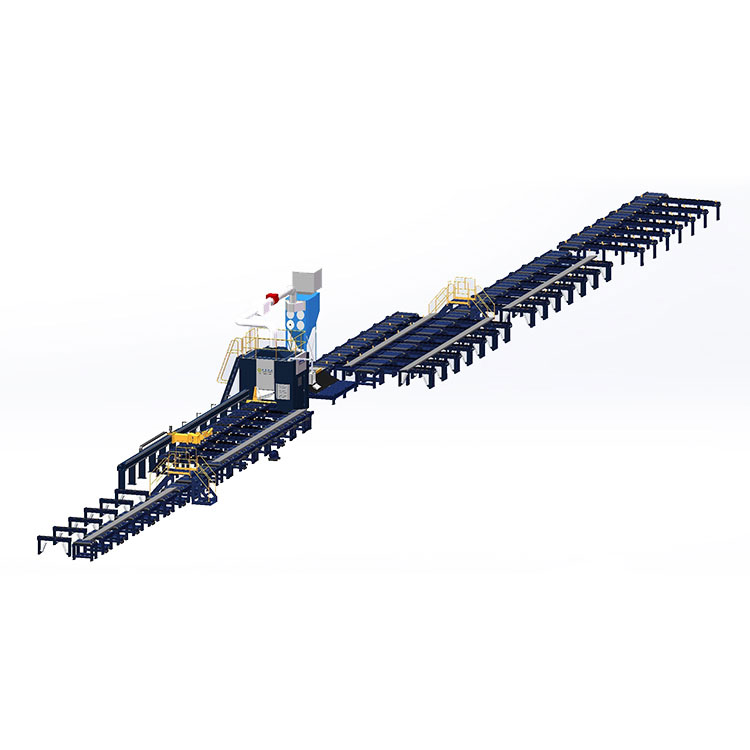

ساخت کا نظارہ





پیمائش کرنے والی ٹوکری اور گرپر


پروفائل کی لمبائی کی پیمائش کرنے کے لیے ایک ہی وقت میں پروفائل کو کٹنگ چیمبر میں کھانا کھلانا۔






انک جیٹ مارکر


حروف، نمبر، علامت اور موڑنے والی لائن (الٹی لائنیں) پرنٹ کرنے کے لیے انک جیٹ مارکنگ ڈیوائس کے ذریعے





روبوٹ کٹنگ چیمبر


پروفائلز پر اعلیٰ معیار کی کٹنگ کو انجام دینے کے لیے کٹنگ چیمبر کے اندر 6 محور والے روبوٹ بازو نصب کر کے۔ یہ پورے PRG400 کا کلیدی حصہ ہے۔پروفائل پلازما کٹنگ لائنs




بیلٹ پلیٹ کنویئر اور ریسیونگ ٹیبل


کٹنگ چیمبر کے بعد بیلٹ پلیٹ کنویئر سے لیس کرکے، PRG400پروفائل پلازما کٹنگ لائنs خود بخود مختصر حصوں کو چھانٹ سکتا ہے اور حصوں کو خودکار آؤٹ پٹ کر سکتا ہے۔ چھوٹے حصے کو ایک پشر کے ذریعہ ریسیونگ ٹیبل کی طرف دھکیل دیا جاتا ہے تاکہ آپریٹر مختصر حصوں کو آسانی سے انجام دے سکے۔




ٹیلٹرز


PRG400 روبوٹ پلازما کٹنگ مشین پر پروفائلز کے ٹیلٹرز کے 3 گروپس نصب ہیں۔ پہلا گروپ بلب کو 180 ڈگری پر الٹنے کے لیے ہے تاکہ بلب کا سر نیچے ہو۔ دوسرے 2 گروپ پرزوں کو الٹنا ہے تاکہ آپریٹرز کو دستی پیسنے دیں تاکہ کاٹنے کے بعد پرزوں کے دونوں طرف سے گڑ کو ہٹایا جا سکے۔
