روبوٹ پلازما کاٹنے والی مشینیں۔
  • روبوٹ پلازما کاٹنے والی مشینیں۔ - 0 روبوٹ پلازما کاٹنے والی مشینیں۔ - 0
  • روبوٹ پلازما کاٹنے والی مشینیں۔ - 1 روبوٹ پلازما کاٹنے والی مشینیں۔ - 1

روبوٹ پلازما کاٹنے والی مشینیں۔

JINFENG® سستی قیمت کے ساتھ روبوٹ پلازما کٹنگ مشینوں کا ایک پیشہ ور چین مینوفیکچرر اور فراہم کنندہ ہے۔ روبوٹ پلازما کٹنگ مشینیں ہائی پرفارمنس آٹومیٹک کٹنگ لائن ہیں جو سٹرپس، شپ یارڈز کے لیے چربی کی سلاخوں، آکسی فیول کٹنگ پلیٹوں سے لے کر لمبی پٹی میں، کنارے کی صفائی، انک جیٹ مارکنگ، پلازما کٹنگ پر کارروائی کرتی ہیں۔

انکوائری بھیجیں۔

پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

JINFENG® چین کا ایک پیشہ ور صنعت کار اور سپلائر ہے۔روبوٹ پلازما کاٹنے والی مشینیں۔سستی قیمت کے ساتھ. دیروبوٹ پلازما کاٹنے والی مشینیں۔سٹرپس کو پروسیس کرنے کے لیے ہائی پرفارمنس آٹومیٹک کٹنگ لائن ہیں، شپ یارڈز کے لیے فیٹ بارز، آکسی فیول کٹنگ پلیٹس سے لے کر لمبی پٹی میں، کنارے کی صفائی، انک جیٹ مارکنگ، پلازما کٹنگ۔

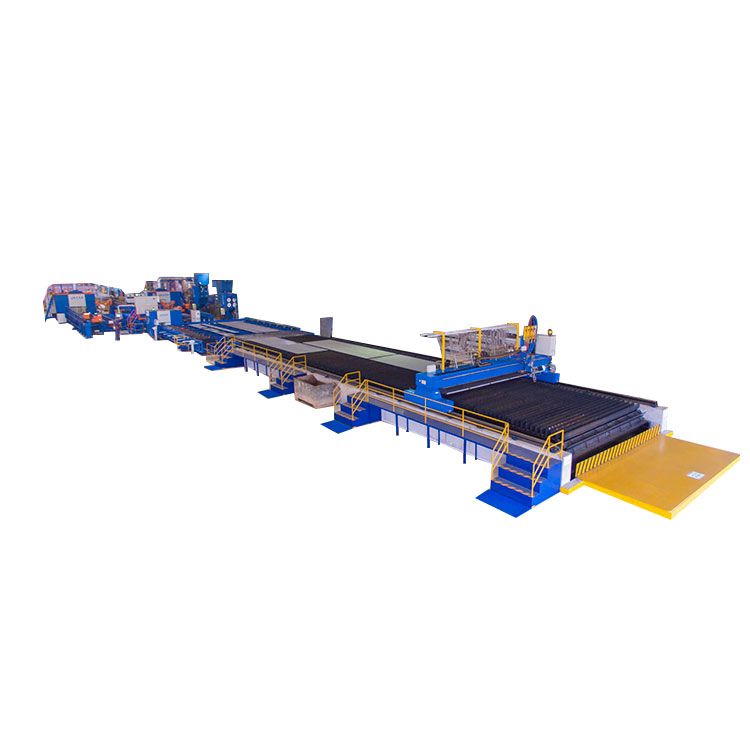

پی بی جی 400



روبوٹ پلازما کاٹنے والی مشینیں۔



سب کے لیےروبوٹ پلازما کاٹنے والی مشینیں۔JINFENG WELDCUT کے ذریعہ تیار کردہ 2 سال کی وارنٹی ہوگی، اور جو رولر ٹیبلز، کراس کارٹ، ڈسٹ فلٹر، پلازما کٹنگ سسٹم، اور اختیاری فنکشنز جیسے ڈاٹ پیین مارکنگ ڈیوائس، روبوٹ کے ساتھ انک جیٹ مارکنگ، اور تمام CAD-CAM انٹرفیس کو سپورٹ کرتے ہیں۔ پی بی جیروبوٹ پلازما کاٹنے والی مشینیں۔مختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت بڑھانے کے لیے جدید ترین روبوٹک پلازما کٹنگ لائن ہیں۔



وضاحتیں



ماڈل

پٹی

لمبائی

وزن



12000 ملی میٹر

1.5T

پی بی جی 400

100*5 ملی میٹر â

400*30 ملی میٹر

سپورٹ پلازما کٹنگ، پلازما مارکنگ، انک جیٹ مارکنگ، CAD-CAM سافٹ ویئر



خصوصیت اور درخواست



1. پی بی جیروبوٹ پلازما کاٹنے والی مشینیں۔مختلف سازوسامان کے ساتھ مربوط ایک اعلی آٹومیشن کٹنگ لائنیں ہیں۔ ایک آپریٹر کے ایک اہم آپریشن کے ذریعے، لائن میٹریل لوڈنگ، ملٹی ہیڈز آکسی فیول کٹنگ مشین کے ذریعے پلیٹ کٹنگ، ایج کلیننگ، انک جیٹ مارکنگ، پلازما کٹنگ اور پرزے اتارنے سے خودکار پروسیسنگ شروع کرتی ہے۔

2. لائن MES سسٹم کے ساتھ مکمل طور پر انٹیگریشن ہو سکتی ہے اور ریموٹ کنٹرول کو ٹیم ویور کے ذریعے مینوفیکچرر کے انجینئرز کو کام کرنے والی سائٹ پر انجینئرز کو بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لیے آسانی سے ریموٹ تشخیص کرنے کی اجازت دے سکتی ہے۔

3. CNC سسٹم تمام مین لائن سسٹم (روبوٹ، رولر ٹیبل، کراس کنویئر، میجرنگ کارٹ اور گرپر، مارکنگ سسٹم) کا مکمل کنٹرول فراہم کرتا ہے۔

4. Tribon/AM سے بنائی گئی *.gen فائلوں، TEKLA ڈیزائن سافٹ ویئر اور دیگر فارمیٹس سے برآمد کردہ DSTV فائلوں کو پڑھ سکتے ہیں۔

5روبوٹ پلازما کاٹنے والی مشینیں۔بڑے پیمانے پر جہاز سازی، شپ یارڈ اور آف شور میں فلیٹ پینل، ڈبل نیچے کی تعمیر، ذیلی اسمبلی، بلک ہیڈز، جالے، مختلف جہازوں/ جہازوں کے لیے مائیکرو پینل بنانے کے لیے اسٹیفنر کی پلازما کٹنگ کے لیے استعمال ہوتے ہیں۔ پی بی جی کے ساتھروبوٹ پلازما کاٹنے والی مشینیں۔شپ یارڈز یا جہاز سازی اپنی پیداوار میں اضافہ اور مزدوروں کو کم کر سکتے ہیں۔




تفصیلات



پی بی جی 400روبوٹ پلازما کاٹنے والی مشینیں۔پر مشتمل ہوتا ہے:

ملٹی ٹارچ آکسی ایندھن کاٹنے والی مشین

رولر کنویرز

کنارے کی صفائی کی لائن

ایج چیمفرنگ مشین

کراس کنویرز

روبوٹ بازو کے ساتھ سیاہی کا نشان

ان پٹ رولر ٹیبل

ایک دھول فلٹر کے ساتھ روبوٹ پلازما کٹنگ چیمبر

بیلٹ پلیٹ کنویئر کو چھانٹنے والا مختصر حصہ

لمبے حصے کے لئے آؤٹ پٹ رولر ٹیبل

لمبے حصے کے لئے وصول کرنے کی میز

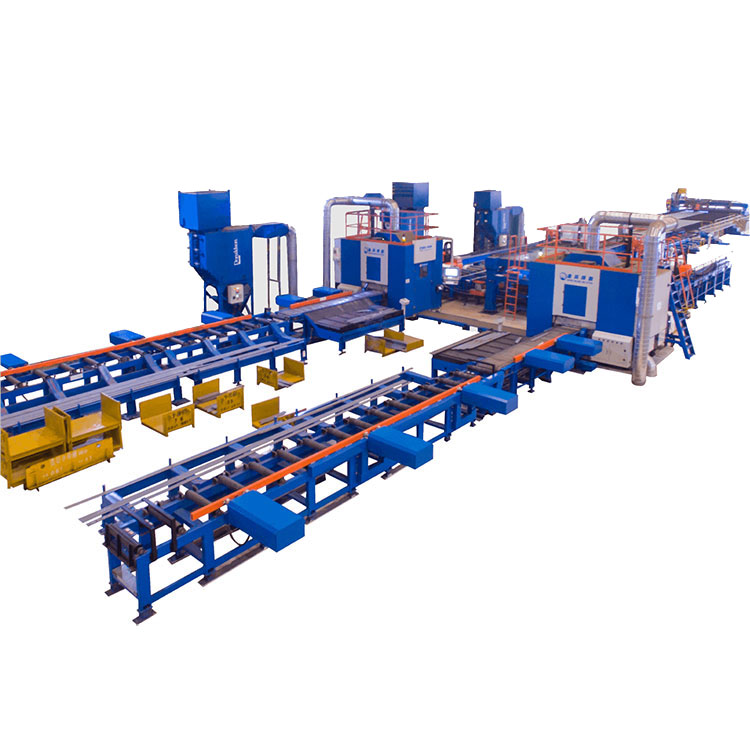

ساخت کا نظارہ


ملٹی ٹارچ آکسی ایندھن کاٹنے والی مشین

آکسی ایندھن کاٹنے والی مشین ایک سے زیادہ ٹارچز سے لیس ہے تاکہ اسٹیل پلیٹ کو ایک سے زیادہ لمبی سٹرپس میں طولانی کاٹنے کے لیے۔ مشین کو گینٹری ڈھانچے میں ڈیزائن کیا گیا ہے اور لمبی پٹی کو بفلر رولر ٹیبل پر منتقل کرنے کے لیے ایک رولنگ ٹیبل کے ساتھ مربوط کیا گیا ہے۔ شعلہ کاٹنے کے بعد لمبی پٹیوں کو کرین یا دستی اتارنے کی ضرورت نہیں ہے۔





کنارے کی صفائی کی لائن

PBG400 میں ایک کنارے کی صفائی کی لائن کو مربوط کرکےروبوٹ پلازما کاٹنے والی مشینیں۔پروفائلز کے کنارے سے پرائم پینٹ کو ہٹانے کے لیے برش کے پہیوں کا استعمال کرتے ہوئے، آکسی شعلہ کٹنگ کی پٹی کے سلیگ اور burrs کو ہٹانے کے لیے پیسنے والے پہیوں کا استعمال کرتے ہوئے، جہاں ویلڈنگ ہوگی، اگلی پروسیسنگ میں ویلڈنگ کے معیار کو بڑھا سکتی ہے۔



ایج چیمفرنگ مشین

پی بی جی 400 میں ایک ایج چیمفرنگ مشین کو مربوط کرکےروبوٹ پلازما کاٹنے والی مشینیں۔فلیٹ بار کے 4 کناروں پر دبانے کے لیے پہیے کا استعمال کرتے ہوئے، لمبی پٹی جو تھرمل کٹنگ کے بعد تیز کنارے کے ساتھ R2-R3 راؤنڈ ایج میں 4 کنارے کی شکل دے، جس کی اگلی پروسیسنگ میں پینٹنگ کے لیے اچھی سطح ہوگی۔




انک جیٹ مارکنگ روبوٹ

روبوٹ بازو پر انک جیٹ مارکنگ ہیڈ کو انسٹال کرنے کے لیے۔ روبوٹ فلیٹ بار کی لمبائی کے ساتھ آگے بڑھ رہا ہے تاکہ لمبی پٹی اسٹیل بار کی پوری لمبائی پر سیاہی کی نشانی کو مکمل کیا جا سکے۔ پروفائل پر سیاہی پرنٹ کرنے کے بعد، پروفائل کو اصل جگہ پر واپس آنے کی ضرورت نہیں ہے پھر اسے PBG400 میں منتقل کیا جائے گا۔روبوٹ پلازما کاٹنے والی مشینیں۔پلازما کاٹنے کے لیے کٹنگ چیمبر۔




روبوٹ کٹنگ چیمبر

پروفائلز پر اعلیٰ معیار کی کٹنگ کو انجام دینے کے لیے کٹنگ چیمبر کے اندر 6 محور والے روبوٹ بازو نصب کر کے۔ یہ پورے PBG400 کا کلیدی حصہ ہے۔روبوٹ پلازما کاٹنے والی مشینیں۔پلازما کاٹنے کے لیے کٹنگ چیمبر۔



بیلٹ پلیٹ کنویئر اور ریسیونگ ٹیبل

کٹنگ چیمبر کے بعد بیلٹ پلیٹ کنویئر سے لیس، PBG400روبوٹ پلازما کاٹنے والی مشینیں۔خود کار طریقے سے مختصر حصوں اور خود کار طریقے سے آؤٹ پٹ حصوں کو چھانٹ سکتے ہیں. چھوٹے حصے کو ایک پشر کے ذریعہ ریسیونگ ٹیبل کی طرف دھکیل دیا جاتا ہے تاکہ آپریٹر مختصر حصوں کو آسانی سے انجام دے سکے۔





لمبا پارٹ پشر اور ریسیونگ ٹیبل

ایک لمبا پارٹ پشر آؤٹ پٹ رولر ٹیبل کے ساتھ مربوط ہوتا ہے، جب ایک لمبا حصہ آؤٹ پٹ رولر ٹیبل پر آتا ہے تو پشر خودکار طور پر لمبے حصے کو ریسیونگ ٹیبل پر گرنے کے لیے دھکیل دیتا ہے۔
