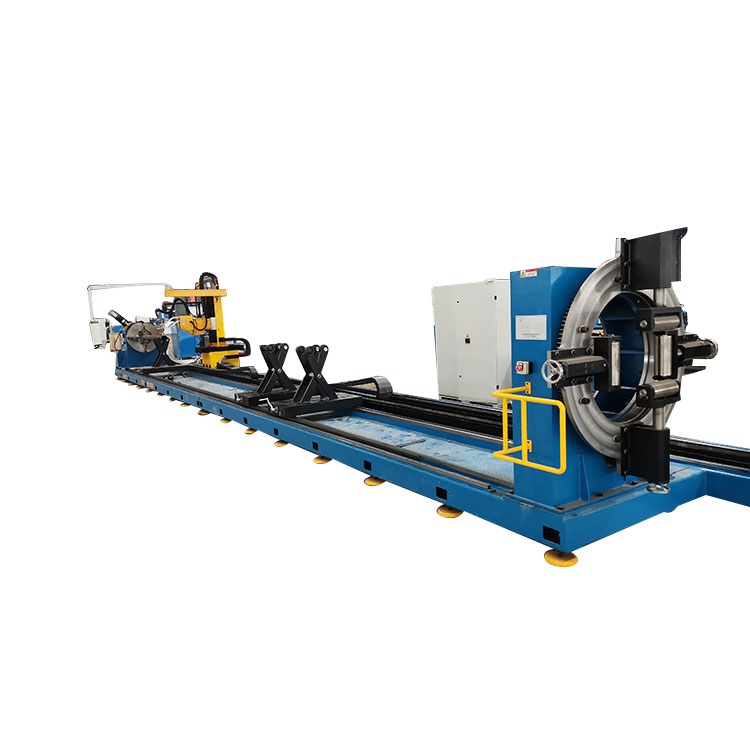

پائپ اور باکس کاٹنے والی مشین

ایکس کیو جی

پائپ اور باکس کاٹنے والی مشینs

سب کے لیےپائپ اور باکس کاٹنے والی مشینs جو JINFENG WELDCUT کے ذریعے تیار کیا گیا ہے 2 سال کی وارنٹی کے ساتھ اختتامی صارف کو پہنچایا جائے گا، اور جو گول پائپ، باکس ٹیوب اور کاٹنے کے دوران پائپ کو موڑنے کے لیے ایک چک سے لیس ہوں، پائپ کے سپورٹرز۔ پلازما کٹنگ ٹارچ اور آکسی شعلہ کاٹنے والی ٹارچ چلتی گاڑی پر لگائی جاتی ہے جو پائپ کی لمبائی کے ساتھ ساتھ چل سکتی ہے۔ مشین تمام CAD-CAM انٹرفیس کو اختیارات کے طور پر سپورٹ کرتی ہے۔ ایکس کیو جیپائپ اور باکس کاٹنے والی مشینs پائپ کے لیے سب سے جدید تھرمل کٹنگ مشین ہے جو مختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت میں اضافہ کرتی ہے۔

وضاحتیں

سپورٹ پلازما کاٹنے، پلازما مارکنگ، CAD-CAM سافٹ ویئر

خصوصیت اور درخواست

XQGپائپ اور باکس کاٹنے والی مشینs اگلے میں بڑے پیمانے پر کام کو کم کرنے اور اگلے عمل میں ویلڈنگ کے کنکشن کو آسان بنانے کے لیے اعلیٰ معیار کی بیول کٹنگ، ہول کٹنگ، عمودی کٹنگ پیش کر سکتا ہے۔

2. پائپ کاٹنے والی مشین ایم ای ایس سسٹم کے ساتھ مکمل طور پر انٹیگریشن ہو سکتی ہے اور مینوفیکچرر کے انجینئرز کو ٹیم ویور کے ذریعے ریموٹ کنٹرول کی اجازت دے سکتی ہے تاکہ انجینئرز کو ورکنگ سائٹ پر بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لیے ریموٹ تشخیص کو آسانی سے انجام دے سکیں۔

3. CNC سافٹ ویئر CNC میں مربوط میکروز کی بنیاد پر حصوں کی کٹنگ آپریشن اور مینوئل پروگرامنگ کی حمایت کرتا ہے۔ CNC کے پاس TEKLA ڈیزائن سافٹ ویئر سے برآمد کردہ ڈیٹا فائل کے لیے ایک درآمدی انٹرفیس ہے۔

4. یہ XQGپائپ اور باکس کاٹنے والی مشینs بڑے پیمانے پر جہاز سازی، شپ یارڈز، آف شور، سٹیل کی تعمیر، سٹیل کی ساخت، پائپنگ، سٹیڈیم، پل، تھیم پارک، ایکسپو سینٹرز، ہوائی اڈے، شاپنگ مالز، ٹرسز، سکڈز، فریم، فریم، جیکٹس، جیکٹس وغیرہ بنانے کے لیے پائپوں کی پلازما کٹنگ اور آکسی فلیم کٹنگ میں استعمال ہوتے ہیں۔

XQG شامل کرکےپائپ اور باکس کاٹنے والی مشینپیداواری سہولت کے لیے، مختلف صنعتوں کے آخری صارف اپنی پیداوار بڑھا سکتے ہیں اور مزدوروں کو بہت کم کر سکتے ہیں۔

ساخت کا نظارہ

1.CNC کنٹرول سسٹم

CNC مین کنٹرول یونٹ ایک صنعتی کنٹرولر ہے، جو ٹچ اسکرین کے ساتھ مربوط ہے۔ ہارڈویئر بورڈ کارڈ انٹرپولیشن کے ساتھ، CNC میں قابل اعتماد استحکام اور آسان اور آسان وائرنگ ہے۔ معیاری G کوڈ کے ساتھ، آپریٹر کے لیے مشین کو سیکھنا اور کام کرنا آسان ہے۔ CNC سسٹم 3 آپریٹنگ طریقوں کو سپورٹ کرتا ہے: شعلہ کاٹنے، پلازما کٹنگ اور مظاہرہ۔

سافٹ ویئر TUBEMASTER فی الحال CAD ڈویلپمنٹ ڈرائنگ (پائپوں پر احاطہ کرتا ہے) اور ایکسس ڈایاگرام حصوں، سافٹ ویئر ماڈلنگ، اور گھوںسلا کے لیے SOLIDWORKS ایکسپورٹ سٹیپ فارمیٹ ماڈلز کو سپورٹ کرتا ہے۔

2. چکس

راؤنڈ پائپ کے لیے: گول پائپ کے ایک سرے کو چک پر بند کیا جاتا ہے، دوسرے سرے کو مفت سپورٹر کے ذریعے سپورٹ کیا جاتا ہے۔ خودکار کاٹنے کا احساس کرنے کے لئے کاٹنے والے سر کے ساتھ کاٹنے کے لئے پائپ کو گھومنے کے لئے چک کی طاقت۔

ایس ایچ ایس پائپ کے لیے: ایس ایچ ایس پائپ کا ایک سرا مین چک پر جکڑا جاتا ہے، دوسرے سرے کو 4 سائیڈ چک پر بند کیا جاتا ہے۔ دونوں چک ایس ایچ ایس پائپ کو موڑ دیں گے تاکہ ہم آہنگی کو گھمائیں تاکہ باکس کی شکل والی ٹیوبوں اور پائپوں پر خودکار کٹنگ کا احساس ہو سکے۔

3.چلتی ہوئی ٹوکری پر سر کاٹنا

چلتی ہوئی ٹوکری پائپ کی لمبائی میں حرکت کر رہی ہے تاکہ کاٹنے والے سر کو پائپ کی پوری لمبائی کا احاطہ کرنے کے لیے مختلف لمبائی کے ساتھ پائپ پر کاٹنے کا احساس ہو سکے۔

4. پائپ سپورٹر

یہ سپورٹر کے کئی سیٹوں کے ساتھ لمبائی میں پائپ کی حمایت کے لئے استعمال کیا جاتا ہے. پائپ سپورٹر کو دو طرفہ اسکرو سلائیڈنگ نٹ کے ذریعے کنٹرول کیا جاتا ہے، اور سلائیڈنگ نٹ تعصب سپورٹ فریم سے لیس ہوتا ہے، جسے پائپ قطر کے مختلف سائز کے مطابق ایڈجسٹ کیا جا سکتا ہے۔ رولنگ وہیل بریکٹ کو بیس ٹیبل پر طول بلد ریل کے ساتھ منتقل کیا جا سکتا ہے، لہذا سپورٹنگ پوائنٹ کو پائپ کی لمبائی کے مطابق ایڈجسٹ کیا جا سکتا ہے۔
