پروفائل روبوٹ کٹنگ لائن

JINFENG® پروفیشنل چائنا مینوفیکچرر اور سستی قیمت کے ساتھ پروفائل روبوٹ کٹنگ لائنوں کا فراہم کنندہ ہے۔ پروفائل روبوٹ کٹنگ لائنز اعلی کارکردگی والے پلازما روبوٹک کٹنگ سسٹم ہیں جو روبوٹ کے بازو کے ساتھ بلب، پٹی، زاویہ، ٹی بیم، چینل، ایچ بیم یا آئی بیم کے مختلف اسٹیل پروفائلز پر پلازما کٹنگ کو انجام دیتے ہیں۔

انکوائری بھیجیں۔

پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

JINFENG® پیشہ ورانہ چین مینوفیکچرر اور سپلائر ہےپروفائل روبوٹ کٹنگ لائنs سستی قیمت کے ساتھ۔ دیپروفائل روبوٹ کٹنگ لائنs ایک روبوٹ بازو کے ساتھ بلب، پٹی، زاویہ، ٹی بیم، چینل، ایچ بیم یا آئی بیم کے مختلف اسٹیل پروفائلز پر پلازما کٹنگ کرنے کے لیے اعلیٰ کارکردگی کا پلازما روبوٹک کٹنگ سسٹم ہے۔

PRG 600



پروفائل روبوٹ کٹنگ لائن



سب کے لیےپروفائل روبوٹ کٹنگ لائنs اور پلازما کاٹنے والی مشینیں جو JINFENG WELDCUT کے ذریعہ تیار کی گئی ہیں ان کی 2 سال کی وارنٹی ہوگی، اور جو کرین لوڈنگ، ایج کلیننگ، انک جیٹ مارکنگ سے لیس ہیں، تمام CAD-CAM انٹرفیس کو اختیارات کے طور پر سپورٹ کرتی ہیں۔ پی آر جیپروفائل روبوٹ کٹنگ لائنs مختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت بڑھانے کے لیے سب سے جدید روبوٹک پلازما کٹنگ لائن ہیں۔




وضاحتیں



ماڈل

بلب

پٹی

زاویہ

ای زاویہ

ٹی بیم

چینل

ایچ بیم

لمبائی

وزن







PRG 400

80*5 ملی میٹر â

400*20 ملی میٹر

100*5 ملی میٹر â

400*20 ملی میٹر

100*75mm-

300*150mm

75*75mm-

180 * 180 ملی میٹر

100*50mm-

350 * 150 ملی میٹر

100*50mm-

400*115 ملی میٹر

N / A

12000 ملی میٹر

1.5T

PRG 600

80*5 ملی میٹر â

550*20 ملی میٹر

100*5 ملی میٹر â

600*30mm

100*75mm-

500 * 150 ملی میٹر

75*75mm-

220 * 220 ملی میٹر

100*50mm-

500*200 ملی میٹر

100*50mm-

400*200mm

150*150mm-

400*200mm

12000 ملی میٹر

2.5T

پلازما کاٹنے، پلازما مارکنگ، انک جیٹ مارکنگ، CAD-CAM سافٹ ویئر کی حمایت



خصوصیت اور درخواست


1. پی آر جیپروفائل روبوٹ کٹنگ لائنs ایک اعلی آٹومیشن کاٹنے کا سامان ہے جو ABB سکس ایکسس روبوٹ بازو کے ساتھ مربوط ہے۔ ایک آپریٹر کی طرف سے ایک کلیدی آپریشن کے ذریعے، لائن مٹیریل لوڈنگ اور پلازما کاٹنے کے بعد پرزے اتارنے سے خودکار پروسیسنگ شروع کرتی ہے۔

2. لائن MES سسٹم کے ساتھ مکمل طور پر انٹیگریشن ہو سکتی ہے اور ریموٹ کنٹرول کو ٹیم ویور کے ذریعے مینوفیکچرر کے انجینئرز کو کام کرنے والی سائٹ پر انجینئرز کو بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لیے آسانی سے ریموٹ تشخیص کرنے کی اجازت دے سکتی ہے۔

3. CNC سسٹم تمام مین لائن سسٹم (روبوٹ، رولر ٹیبل، کراس کنویئر، میجرنگ کارٹ اور گرپر، مارکنگ سسٹم) کا مکمل کنٹرول فراہم کرتا ہے۔

4. Tribon/AM سے بنائی گئی *.gen فائلوں، TEKLA ڈیزائن سافٹ ویئر اور دیگر فارمیٹس سے برآمد کردہ DSTV فائلوں کو پڑھ سکتے ہیں۔

5.یہپروفائل روبوٹ کٹنگ لائنs بڑے پیمانے پر جہاز سازی، شپ یارڈ اور آف شور میں فلیٹ پینل، ڈبل باٹم کنسٹرکشن، ذیلی اسمبلی، بلک ہیڈز، جالے، مختلف جہازوں/ جہازوں کے لیے مائیکرو پینل بنانے کے لیے اسٹیفنر کی پلازما کٹنگ کے لیے استعمال ہوتے ہیں۔ PRG کے ساتھپروفائل روبوٹ کٹنگ لائنs، شپ یارڈز یا جہاز سازی اپنی پیداوار میں اضافہ کر سکتے ہیں اور مزدوروں کو کم کر سکتے ہیں۔




تفصیلات


پی آر جیپروفائل روبوٹ کٹنگ لائنs پر مشتمل ہے:

پروفائل لوڈنگ کرین

کنارے کی صفائی کی لائن:

پروفائل لوڈنگ کے لیے کراس کنویرز

ان پٹ رولر ٹیبل

ڈسٹ فلٹر کے ساتھ چیمبر کی صفائی۔

آؤٹ پٹ رولر ٹیبل۔

بفلر کے لیے کراس کنویئر

لوڈنگ کے لیے کراس کنویئر

پیمائش کرنے والی ٹوکری اور گرپر

ان پٹ رولر ٹیبل

انک جیٹ مارکنگ ڈیوائس،

ایک دھول فلٹر کے ساتھ روبوٹ پلازما کٹنگ چیمبر

بیلٹ پلیٹ کنویئر کو چھانٹنے والا مختصر حصہ

لمبے حصے کے لئے آؤٹ پٹ رولر ٹیبل

طویل حصوں کے لئے کراس کنویئر

کرینیں اتار رہی ہیں۔

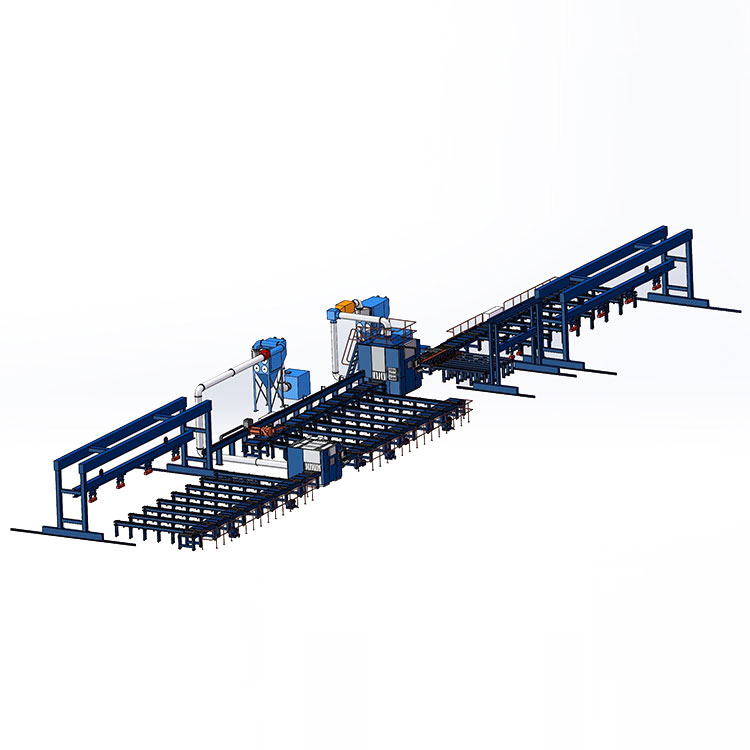

ساخت کا نظارہ




کنارے کی صفائی کی لائن



PRG میں ایک کنارے کی صفائی کی لائن کو مربوط کرکےپروفائل روبوٹ کٹنگ لائنs، پرائم پینٹ کو پروفائلز کے کنارے سے ہٹانے کے لیے برش کے پہیوں کا استعمال کر کے جہاں ویلڈنگ ہو گی، اگلی پروسیسنگ میں ویلڈنگ کے معیار کو بڑھا سکتی ہے۔




پیمائش کرنے والی ٹوکری اور گرپر



پروفائل کی لمبائی کی پیمائش کرنے کے لیے ایک ہی وقت میں پروفائل کو کٹنگ چیمبر میں کھانا کھلانا۔




انک جیٹ مارکر



حروف، نمبر، علامت اور موڑنے والی لائن (الٹی لائنیں) پرنٹ کرنے کے لیے انک جیٹ مارکنگ ڈیوائس کے ذریعے




روبوٹ کٹنگ چیمبر



پروفائلز پر اعلیٰ معیار کی کٹنگ کو انجام دینے کے لیے کٹنگ چیمبر کے اندر 6 محور والے روبوٹ بازو نصب کر کے۔




کٹنگ چیمبر کے بعد بیلٹ پلیٹ کنویئر سے لیس کرکے، پی آر جیپروفائل روبوٹ کٹنگ لائنs خود بخود مختصر حصوں کو چھانٹ سکتا ہے اور حصوں کو خودکار آؤٹ پٹ کر سکتا ہے۔
