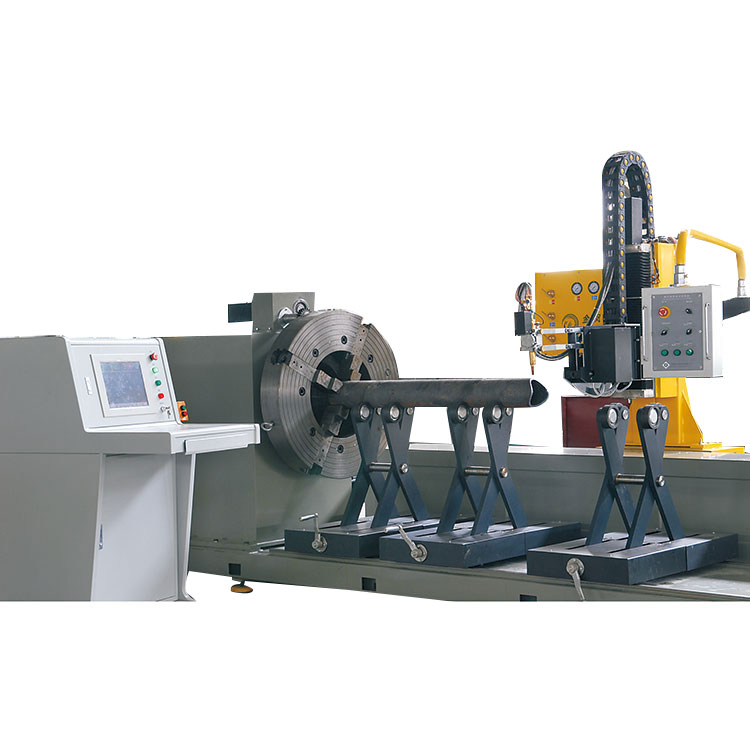

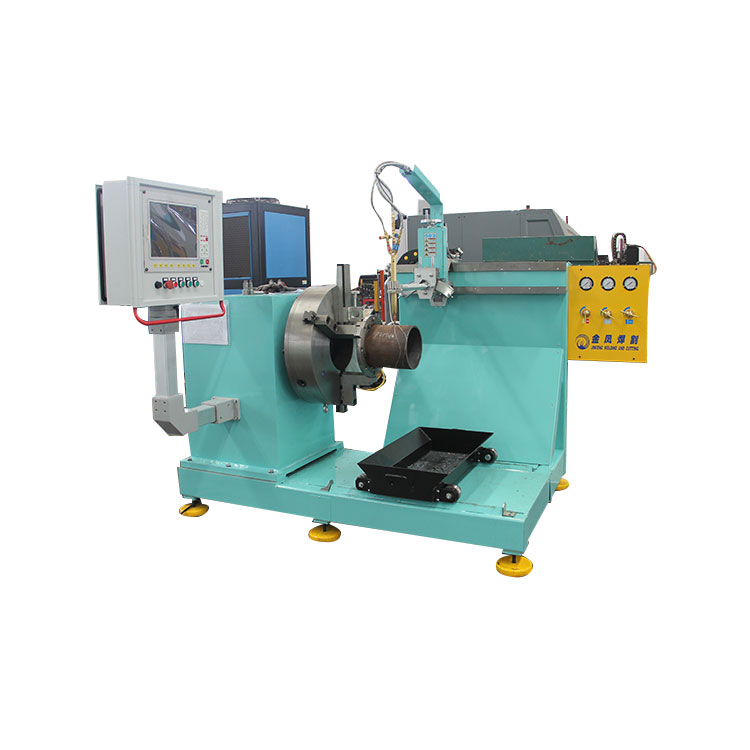

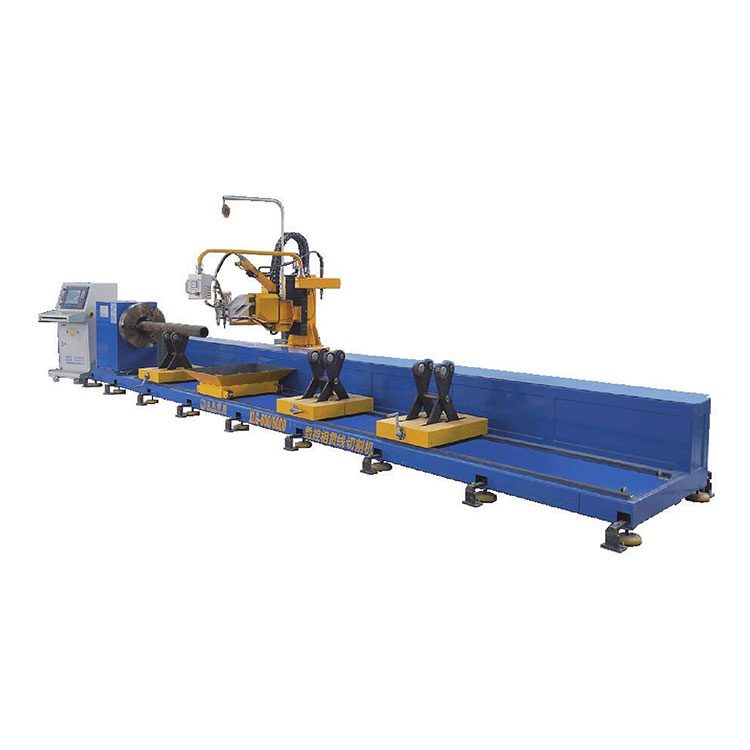

سب کے لیےچک کے ساتھ پائپ کاٹنے والی مشینJINFENG WELDCUT کی طرف سے تیار کردہ 2 سال کی وارنٹی کے ساتھ اختتامی صارف کو ڈیلیور کیا جائے گا، اور جو گول پائپ کو کلمپ کرنے اور کاٹنے کے دوران پائپ کو موڑنے کے لیے ایک چک سے لیس ہیں، پائپ کے سپورٹرز۔ پلازما کٹنگ ٹارچ اور آکسی شعلہ کاٹنے والی ٹارچ چلتی گاڑی پر لگائی جاتی ہے جو پائپ کی لمبائی کے ساتھ ساتھ چل سکتی ہے۔ مشین تمام CAD-CAM انٹرفیس کو اختیارات کے طور پر سپورٹ کرتی ہے۔ ایکس ایل جیچک کے ساتھ پائپ کاٹنے والی مشینپائپ کے لیے سب سے جدید تھرمل کاٹنے والی مشین ہے جو مختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت میں اضافہ کرتی ہے۔
ماڈل |
گول پائپ قطر |
زیادہ سے زیادہ طوالت |
زیادہ سے زیادہ پائپ وزن |
XLG 600 |
50-600 ملی میٹر |
12000 ملی میٹر |
5T |
ایکس ایل جی 900 |
60-900 ملی میٹر |
12000 ملی میٹر |
8T |
ایکس ایل جی 1250 |
200-1250 ملی میٹر |
12000 ملی میٹر |
12T |
ایکس ایل جی 1600 |
300-1600 ملی میٹر |
12000 ملی میٹر |
20T |
سپورٹ پلازما کٹنگ، پلازما مارکنگ، انک جیٹ مارکنگ، CAD-CAM سافٹ ویئر
XLGچک کے ساتھ پائپ کاٹنے والی مشیناگلے میں بڑے پیمانے پر کام کو کم کرنے اور اگلے عمل میں ویلڈنگ کنکشن کو آسان بنانے کے لیے اعلیٰ معیار کی بیول کٹنگ، ہول کٹنگ، عمودی کٹنگ پیش کر سکتے ہیں۔
2. پائپ کاٹنے والی مشین ایم ای ایس سسٹم کے ساتھ مکمل طور پر انٹیگریشن ہو سکتی ہے اور مینوفیکچرر کے انجینئرز کو ٹیم ویور کے ذریعے ریموٹ کنٹرول کی اجازت دے سکتی ہے تاکہ انجینئرز کو ورکنگ سائٹ پر بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لیے ریموٹ تشخیص کو آسانی سے انجام دے سکیں۔
3. CNC سافٹ ویئر CNC میں مربوط میکروز کی بنیاد پر حصوں کی کٹنگ آپریشن اور مینوئل پروگرامنگ کی حمایت کرتا ہے۔ CNC کے پاس TEKLA ڈیزائن سافٹ ویئر سے برآمد کردہ ڈیٹا فائل کے لیے ایک درآمدی انٹرفیس ہے۔
یہ XLGچک کے ساتھ پائپ کاٹنے والی مشینبڑے پیمانے پر جہاز سازی، شپ یارڈز، آف شور، سٹیل کی تعمیر، سٹیل کا ڈھانچہ، پائپنگ، سٹیڈیم، پل، تھیم پارک، ایکسپو سینٹرز، ہوائی اڈے، شاپنگ مالز، ٹرس، سکڈز، فریم، اپ فریم، جیکٹس، جیکٹس وغیرہ بنانے کے لیے پائپوں کی پلازما کٹنگ اور آکسی شعلہ کاٹنے کے لیے استعمال ہوتے ہیں۔
XLG شامل کرکےچک کے ساتھ پائپ کاٹنے والی مشینپیداواری سہولت کے لیے، مختلف صنعتوں کے آخری صارف اپنی پیداوار بڑھا سکتے ہیں اور مزدوروں کو بہت کم کر سکتے ہیں۔
CNC مین کنٹرول یونٹ ایک صنعتی کنٹرولر ہے، جو ٹچ اسکرین کے ساتھ مربوط ہے۔ ہارڈویئر بورڈ کارڈ انٹرپولیشن کے ساتھ، CNC میں قابل اعتماد استحکام اور آسان اور آسان وائرنگ ہے۔ معیاری G کوڈ کے ساتھ، آپریٹر کے لیے مشین کو سیکھنا اور کام کرنا آسان ہے۔ CNC سسٹم 3 آپریٹنگ طریقوں کو سپورٹ کرتا ہے: شعلہ کاٹنے، پلازما کٹنگ اور مظاہرہ۔
سافٹ ویئر فری پائپ میکروس کی ایک لائبریری ہے، جو CNC سسٹم کے سافٹ ویئر میں مربوط ہے اور آپریٹر کے لیے دستی پروگرامنگ کے لیے آسان ہے۔
گول پائپ کے ایک سرے کو چک پر بند کیا جاتا ہے، دوسرے سرے کو مفت سپورٹر کے ذریعے سپورٹ کیا جاتا ہے۔ خودکار کاٹنے کا احساس کرنے کے لئے کاٹنے والے سر کے ساتھ کاٹنے کے لئے پائپ کو گھومنے کے لئے چک کی طاقت۔
چلتی ہوئی ٹوکری پائپ کی لمبائی میں حرکت کر رہی ہے تاکہ کاٹنے والے سر کو پائپ کی پوری لمبائی کا احاطہ کرنے کے لیے مختلف لمبائی کے ساتھ پائپ پر کاٹنے کا احساس ہو سکے۔
یہ سپورٹر کے کئی سیٹوں کے ساتھ لمبائی میں پائپ کی حمایت کے لئے استعمال کیا جاتا ہے. پائپ سپورٹر کو دو طرفہ اسکرو سلائیڈنگ نٹ کے ذریعے کنٹرول کیا جاتا ہے، اور سلائیڈنگ نٹ تعصب سپورٹ فریم سے لیس ہوتا ہے، جسے پائپ قطر کے مختلف سائز کے مطابق ایڈجسٹ کیا جا سکتا ہے۔ رولنگ وہیل بریکٹ کو بیس ٹیبل پر طول بلد ریل کے ساتھ منتقل کیا جا سکتا ہے، لہذا سپورٹنگ پوائنٹ کو پائپ کی لمبائی کے مطابق ایڈجسٹ کیا جا سکتا ہے۔
