پلازما کٹنگ ساختی من گھڑت نظام

جنفینگ ایک پیشہ ور چین تیار کرنے والا اور سستی قیمت کے ساتھ پلازما کاٹنے والے ساختی تانے بانے کے نظام کا سپلائر ہے۔ پلازما کاٹنے والے ساختی تانے بانے کے نظام اعلی کارکردگی والے پلازما سے نمٹنے والی مشینیں ہیں تاکہ پلازما کاٹنے کو روبوٹ بازو کے ساتھ ایچ بیم (I بیم) ، پٹی ، زاویہ ، چینل اور مربع/مستطیل ٹیوب کے مختلف اسٹیل پروفائلز پر پلازما کاٹنے پر عمل کیا جاسکے۔

انکوائری بھیجیں۔

پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت
جنفینگ® چین کا ایک پیشہ ور کارخانہ دار اور فراہم کنندہ ہےپلازما کٹنگ ساختی من گھڑت نظامسستی قیمت کے ساتھ۔پلازما کٹنگ ساختی من گھڑت نظامکیا روبوٹ بازو کے ساتھ ایچ بیم (I بیم) ، پٹی ، زاویہ ، چینل اور مربع/مستطیل ٹیوب کے مختلف اسٹیل پروفائلز پر پلازما کاٹنے پر عملدرآمد کرنے کے لئے اعلی کارکردگی پلازما مقابلہ کرنے والی مشینیں ہیں۔

PKG500L



پلازما کٹنگ ساختی من گھڑت نظام



سب کے لئےپلازما کٹنگ ساختی من گھڑت نظاماور جنفینگ ویلڈ کٹ کے ذریعہ تیار کردہ پلازما کاٹنے والی مشینیں 2 سال کی وارنٹی ہوں گی ، اور جو رولر ٹیبلز ، کراس کارٹ ، ڈسٹ فلٹر ، پلازما کاٹنے کا نظام ، اور اختیاری افعال جیسے ڈاٹ پیین مارکنگ ڈیوائس ، لیزر مارکنگ ، لیزر کے ذریعہ کاٹنے ، اور تمام CAD-CAM انٹرفیس کی حمایت کرتے ہیں۔ پی کے جیپلازما کٹنگ ساختی من گھڑت نظاممختلف صنعتوں کے اختتامی صارفین کے لئے پیداواری صلاحیت کو بڑھانے کے لئے سب سے جدید روبوٹک پلازما کاٹنے کی لائن ہیں۔



وضاحتیں



ماڈل

H-بیم

زاویہ

ای زاویہ

چینل

مربع پائپ

لمبائی

وزن



12000 ملی میٹر

12t

PKG500L

150*120 ملی میٹر-

1000*500 ملی میٹر

100*75 ملی میٹر-

500*150 ملی میٹر

75*75 ملی میٹر-

220*220 ملی میٹر

100*50 ملی میٹر-

1000*500 ملی میٹر

150*150 ملی میٹر-

500*400 ملی میٹر

سپورٹ پلازما کاٹنے ، پلازما مارکنگ ، لیزر کاٹنے ، لیزر مارکنگ ، ڈاٹ پیین مارکنگ ، سی اے ڈی کیم سافٹ ویئر



خصوصیت اور درخواست



1. PKG500Lپلازما کٹنگ ساختی من گھڑت نظامایک اعلی آٹومیشن کاٹنے والا سامان ہے جو اے بی بی سکس محور روبوٹ بازو کے ساتھ مربوط ہے۔ ایک آپریٹر کے ذریعہ ایک کلیدی آپریشن کے ذریعہ ، لائن پلازما کاٹنے کے بعد مادی لوڈنگ اور حصوں کو ان لوڈنگ سے خودکار پروسیسنگ شروع کرتی ہے۔

2. ایک PKG500Lپلازما کٹنگ ساختی من گھڑت نظامایک آپریٹر کی جگہ لے سکتا ہے:

بیم ڈرلنگ لائن

بینڈسا

زاویہ لائن

پلیٹ/بار پروسیسنگ لائن

مقابلہ مشین

مارکنگ مشین



3. لائن MES سسٹم کے ساتھ مکمل طور پر انضمام ہوسکتی ہے اور کارخانہ دار کے انجینئروں کے لئے ٹیم ناظرین کے ذریعہ ریموٹ کنٹرول کو کام کرنے کی سائٹ پر انجینئروں کو بھیجے بغیر انٹرنیٹ کے ذریعے مسائل کو حل کرنے کے لئے آسانی سے دور دراز کی تشخیص کو انجام دینے کی اجازت دے سکتی ہے۔

3. سی این سی سسٹم تمام مین لائن سسٹم (روبوٹ ، رولر ٹیبل ، کراس کنویر ، پیمائش کارٹ اور گریپر ، مارکنگ سسٹم) کا مکمل کنٹرول فراہم کرتا ہے۔

4. پڑھیں *.جن فائلیں ٹریبون/اے ایم سے تیار کی گئیں ، ٹیکلا ڈیزائن سافٹ ویئر اور دیگر فارمیٹس سے برآمد شدہ ڈی ایس ٹی وی فائلیں۔

5. یہ PKG500Lپلازما کٹنگ ساختی من گھڑت نظاماسٹیل کی تعمیر میں بڑے پیمانے پر استعمال ہوتا ہے (عمارت کے ڈھانچے ، پلوں ، ریلوے ، ریلوے ، ٹریلرز ، ٹرین ویگنوں ، سیڑھیوں ، ہینڈریلز ، ہینڈریلز اور دیگر سیکنڈری اسٹیل) ، اسٹیل ڈھانچے اور آف شور کے لئے عمارت کے ڈھانچے ، ٹرینوں ، ریل روڈ ، ٹریلرز ، ٹرین ویگنوں ، سیڑھیاں تاریں ، ہینڈریلز اور دیگر سیکنڈ اسٹیل کے لئے) کے لئے بڑے پیمانے پر استعمال ہوتا ہے ڈھانچے ، اور سپورٹ فریم) ، اور ساحل پر لاگو۔





تفصیلات

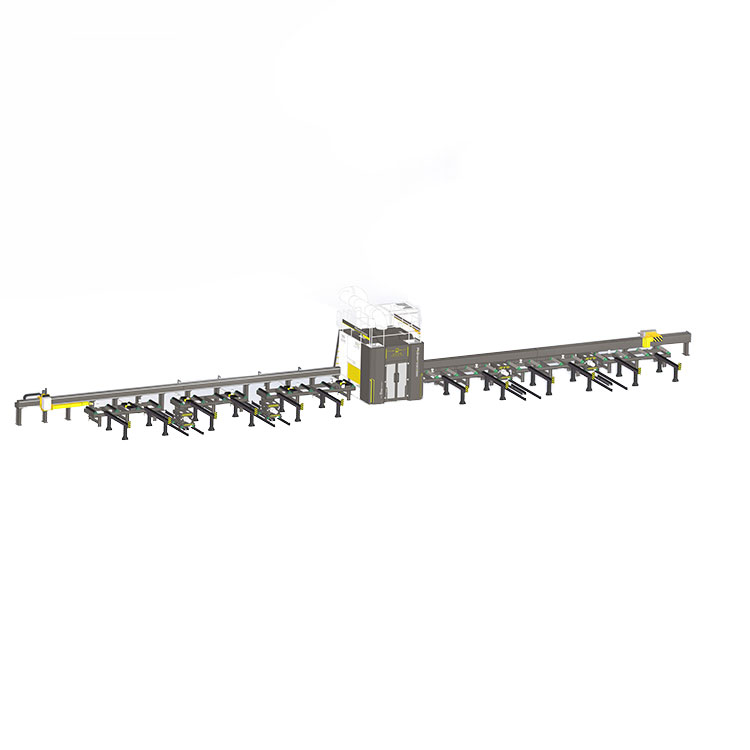

یہ PKG500Lپلازما کٹنگ ساختی من گھڑت نظامپر مشتمل ہے:

کراس کارٹ

ماپنے والی ٹوکری اور گریپر

ان پٹ رولر ٹیبل

روبوٹ پلازما کاٹنے والا چیمبر

آؤٹ پٹ رولر ٹیبل



ساخت کا نظارہ


کراس کارٹ - لوڈنگ

پی کے جی 500 ایل کے ان پٹ رولر ٹیبل میں کراس کارٹ کو مربوط کریںپلازما کٹنگ ساختی من گھڑت نظام، کرین کے خطرے کو 0 تک کم کرنے کے لئے کرین کا استعمال کیے بغیر ، ایچ بیم اور دیگر پروفائلز کو ضرورت کی جگہ پر منتقل کیا جاسکتا ہے۔


ماپنے والی ٹوکری اور گریپر

پروفائل فیڈ کی لمبائی کی پیمائش کرنے کے لئے ایک ہی وقت میں چیمبر کو کاٹنے میں پروفائل کو کھانا کھلانا۔


ڈاٹ پیین مارکنگ ڈیوائس

پارٹ نمبر کی مستقل ٹریس ایبلٹی کو نشان زد کریں۔



لیزر کاٹنے والا سر

اعلی درستگی اور اعلی معیار کے ساتھ ایچ بیم کے ویب پر لیزر کے ذریعہ کاٹنے والے سوراخ فراہم کریں۔




روبوٹ کاٹنے والا چیمبر

پروفائلز پر اعلی معیار کی کاٹنے کو عملی جامہ پہنانے کے لئے چیمبر کاٹنے کے اندر 6 محور روبوٹ بازو نصب کرکے۔



آپریشن کنسول

ٹچ اسکرین کے ساتھ 19 انچ ایل سی ڈی۔




ان پٹ/آؤٹ پٹ رولر ٹیبلز

رولر ٹیبلز کے کام سے ، ایچ بیم کاپی کرنے والی مشینیں مزدوری کو کم کرنے اور پیداوار میں اضافہ کرنے کے لئے اعلی آٹومیشن کو حاصل کرتی ہیں۔


کراس کارٹ - ان لوڈنگ

PKG500L کے آؤٹ پٹ رولر ٹیبل میں کراس کارٹ کو مربوط کریںپلازما کٹنگ ساختی من گھڑت نظام، کاٹنے کے بعد کے حصوں کو کرین کے خطرے کو 0 تک کم کرنے کے لئے کرین کا استعمال کیے بغیر ، ضروری جگہ پر منتقل کیا جاسکتا ہے۔
