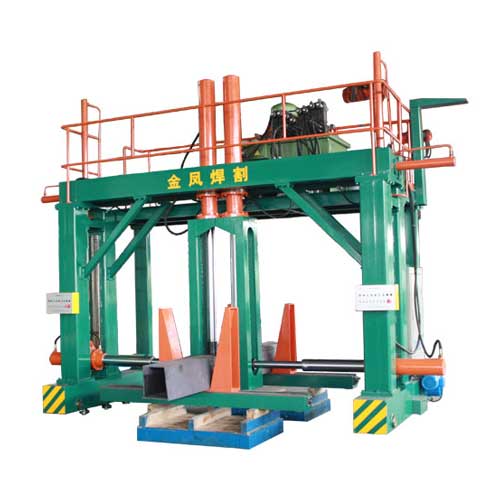

باکس بیم کو جمع کرنے والی مشینیں۔

JINFENG WELDCUT XXZ15 کے لیے 1 سال کی وارنٹی فراہم کرے گا۔باکس بیم کو جمع کرنے والی مشینیں۔. باکس بیم پروڈکشن لائنوں کے اہم الیکٹرک عناصر کا انتخاب دنیا کے مشہور برانڈ سے کیا گیا ہے جو صارفین کے لیے چین سے طویل فاصلے سے نکلے بغیر مقامی طور پر پرزے تلاش کرنے میں زیادہ سہولت فراہم کرے گا۔ XXZ15باکس بیم کو جمع کرنے والی مشینیں۔سٹیل کے ڈھانچے، سٹیل کی تعمیر اور اونچی عمارت سے اختتامی صارفین کے لیے پیداواری صلاحیت کو بڑھانے کے لیے سب سے جدید اور اعلی کارکردگی والے آلات ہیں۔

ساخت کا نظارہ

وضاحتیں

1	باکس بیم کی چوڑائی	□300～□1500 ملی میٹر
2	باکس بیم کی اونچائی	□300～□1500 ملی میٹر
3	باکس بیم کی لمبائی	6000～15000 ملی میٹر
4	ریل کی لمبائی	19000  ملی میٹر
5	ریل کا دورانیہ	2500          ملی میٹر
6	مین مشین حرکت پذیری کی رفتار	0.5~４   m/min
7	ہائیڈرولک نظام کا کام کرنے کا دباؤ	12 ایم پی اے
8	سائیڈ سلنڈر کا زیادہ سے زیادہ دباؤ	15t×2
9	اوپری سلنڈر کا زیادہ سے زیادہ دباؤ	21t×2
10	ڈرائیو موڈ	ڈبل رخا متغیر فریکوئنسی ڈرائیو

خصوصیت اور درخواست

XXZ15باکس بیم کو جمع کرنے والی مشینیں۔مندرجہ ذیل فوائد ہیں:
باکس بیم (کالم) ایک "U" کے سائز کی بیم اور ایک کور پلیٹ پر مشتمل ہوتا ہے جسے اسپاٹ ویلڈنگ اور تشکیل دیا گیا ہے۔ اسمبلی کے دوران، ورک پیس ساکن ہوتی ہے، مین مشین حصوں میں حرکت کرتی ہے، اور کلیمپنگ اسمبلی موڈ کو ضرورت کے مطابق رکھا جاتا ہے۔

سب سے پہلے، اسمبلی مشین کے کنویئنگ رولر ٹیبل پر ویلڈیڈ "U-شکل" جگہ کو اٹھائیں یا پچھلے "U-shaped" اسمبلی سٹیشن سے اس سٹیشن پر لے جائیں۔ پھر، اوپری کور پلیٹ کو ڈرائنگ کی ضروریات کے مطابق "U-shaped" پر اٹھائیں، اور اسے میزبان سائیڈ پریسنگ ڈیوائس اور اوپری پریسنگ ڈیوائس کے طور پر استعمال کریں۔ پوری ورک پیس کی اسمبلی کو مکمل کرنے کے لیے اوپری کور پلیٹ کو دبائیں اور اسپاٹ ویلڈ کریں۔ لمبائی میں ورک پیس کے حصوں کی اسمبلی میزبان مشین کی حرکت پذیر پوزیشن سے حاصل کی جاتی ہے۔ اسمبل شدہ ورک پیس کو کنویئنگ رولر ٹیبل کے ذریعے مزید پروسیسنگ کے لیے اگلے عمل میں بھیجا جاتا ہے۔
(یہاں موجود دستی CO2 MIG ویلڈنگ مشینیں صارف فراہم کرتی ہیں۔ دستی ویلڈنگ مشینیں بیچنے والے/سپلائر کی سپلائی کی حد میں نہیں ہیں)

باکس بیم کو جمع کرنے والی مشینیں صارفین کی فیکٹری میں نصب ہیں۔

اسٹیل پلیٹ سے ویلڈیڈ باکس بیم کیسے تیار کیا جائے؟

پلیٹوں سے لے کر H بیم اور حتمی معائنہ تک پروڈکشن فلو چارٹ درج ذیل ہے۔
پیداوار کا بہاؤ چارٹ
