1 |
کام کے ٹکڑے کا وزن |
≤30t |
2 |
موٹر پاور سفر |
1.5×2=3.0kW |
3 |
چلنے کی رفتار |
6m/منٹ |
4 |
ہائیڈرولک اسٹیشن کا دباؤ |
زیادہ سے زیادہ 16 ایم پی اے |
5 |
ریل مرکز کا فاصلہ |
900 ملی میٹر |

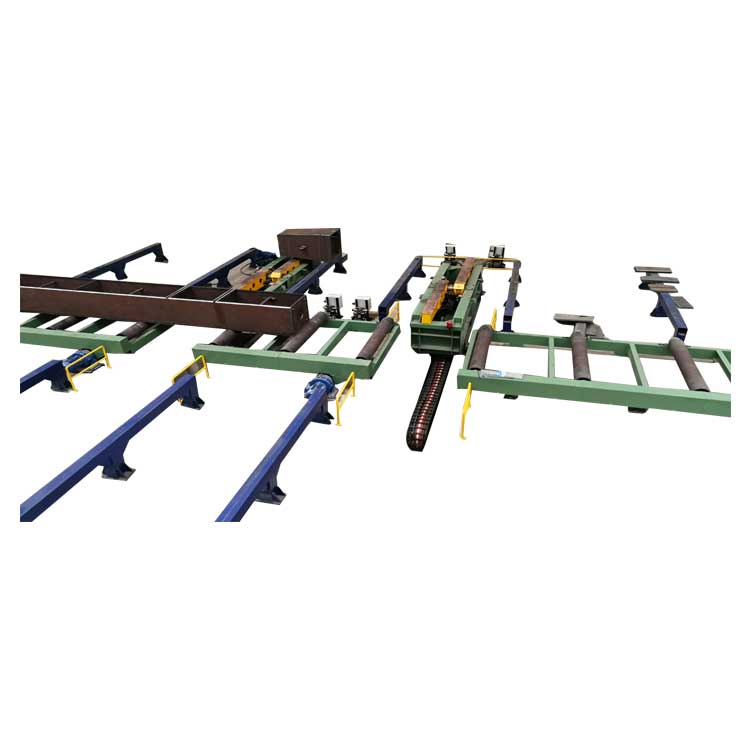

سامان ایک مرکزی مشین، ایک ہائیڈرولک نظام، اور ایک برقی کنٹرول سسٹم پر مشتمل ہے۔ دو کا گروپبیم فلیپرزبیک وقت الٹنے اور منتقل کرنے کے لیے استعمال ہوتے ہیں۔ دونوں کے پلٹنے کا عملبیم فلیپرزجھکنے کے عمل کے دوران ہر الٹنے والے بازو کی ہم وقت ساز گردش کو یقینی بنانے کے لیے اعلی درجے کے ہائیڈرولک سنکرونائزیشن والوز کے ذریعے کنٹرول کیا جاتا ہے۔ ورک پیس کا 90 ° ٹرن اوور حاصل کرنے کے لیے ورک پیس کے ٹرن اوور کے عمل کو دستی طور پر کنٹرول کریں۔
3.2 ہر ایکبیم فلیپرز"L" قسم کے گھومنے والے بازو کو گھومنے کے لیے معیاری ہائیڈرولک انجینئرنگ سلنڈروں کا ایک سیٹ استعمال کرتا ہے، جو ورک پیس کو الٹ سکتا ہے۔ ٹرن اوور بریکٹ پر اسپیڈ ریڈوسر اور واکنگ وہیل کا اہتمام کیا جاتا ہے، جس سے ٹرن اوور بریکٹ کو متحرک فنکشن حاصل ہوتا ہے۔
3.3 سازوسامان ہائیڈرولک طریقے سے چلائے جائیں گے اور اس میں اثر مزاحمت، مستحکم الٹنے اور میکانکی طور پر چلنے والی الٹنے والی مشینوں کے مقابلے میں کم ناکامی کی شرح کی خصوصیات ہونی چاہئیں۔ یہ نہ صرف ورک پیس کو 90 º پلٹانے کے لیے استعمال کیا جا سکتا ہے بلکہ اسے مختلف سٹیشنوں کے درمیان منتقل کرنے کے لیے بھی اٹھایا جا سکتا ہے۔ روایتی چین ٹرن اوور مشینوں کے مقابلے میں، نہ صرف ورک سٹیشن بند نہیں ہے، جو ورک پیس کو اندر اور باہر اٹھانے اور نقل و حمل کی سہولت فراہم کرتا ہے، بلکہ مجموعی طول و عرض، خاص طور پر اونچائی کے طول و عرض بھی بہت کم ہو گئے ہیں، اور آپریشن محفوظ اور قابل اعتماد ہے۔ لنکیج کنٹرول کے دو سیٹوں کا ایک گروپ، چلانے میں آسان، محفوظ اور قابل اعتماد۔
