باکس بیم ویلڈنگ لائنز

JINFENG WELDCUT اس کے لیے 1 سال کی وارنٹی فراہم کرے گا۔باکس بیم ویلڈنگ لائنز. باکس بیم پروڈکشنز کے اہم الیکٹرک عناصر کو دنیا کے مشہور برانڈ سے منتخب کیا گیا ہے جو صارفین کے لیے چین سے طویل فاصلے پر جانے کے بغیر مقامی میں پرزے تلاش کرنے میں زیادہ سہولت فراہم کرے گا۔ ایکس 15 آٹومیٹکباکس بیم ویلڈنگ لائنزیہ سب سے جدید اور اعلی آٹومیشن پروڈکشن لائنز ہیں جو مختلف صنعتوں کے اختتامی صارفین کی پیداواری صلاحیت میں اضافہ کرتی ہیں۔

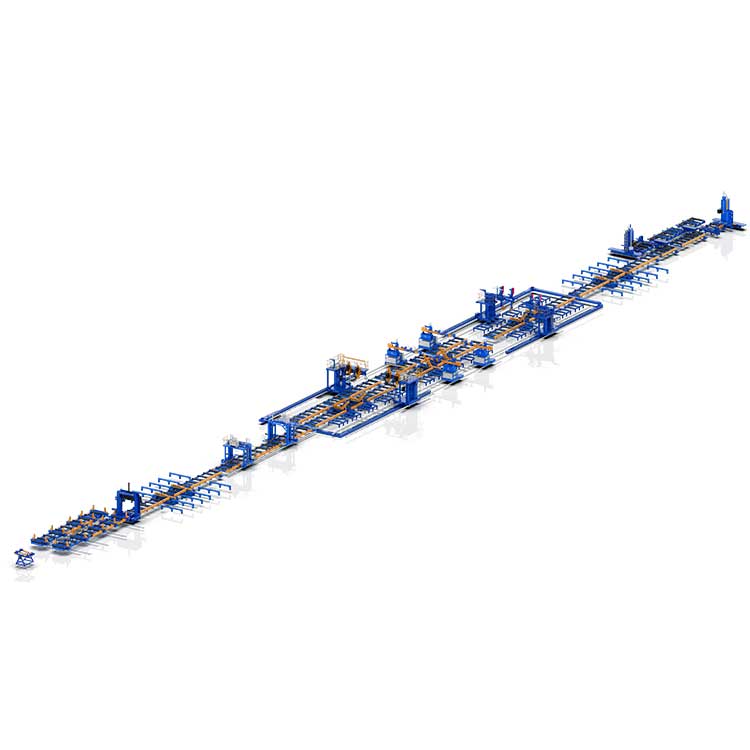

ساخت کا نظارہ

وضاحتیں

ماڈل	X12	X15
باکس بیم کا سائز	300-1200 ملی میٹر	300-1500 ملی میٹر
پلیٹ کی موٹائی	10-60 ملی میٹر	10-60 ملی میٹر
باکس بیم کی لمبائی	6000-15000 ملی میٹر	6000-15000 ملی میٹر
باکس بیم کا زیادہ سے زیادہ وزن	≤30t (15000mm)	≤30t(15000mm)
ویلڈنگ کی اقسام	1-دستی میں CO2/MAG کے ذریعے ٹیک ویلڈنگ
	2- آٹو میں CO2/MAG کے ذریعے بیک ویلڈنگ
	3- آٹو میں الیکٹرو سلیگ ویلڈنگ (ESW)
	4- مکمل ویلڈنگ بذریعہ SAW (ڈبی ہوئی آرک ویلڈنگ)
چکرا دینے والی مشین	1 سیٹ
باکس بیم کو جمع کرنے والی مشین	2 سیٹ (ایک یو ٹائپ اسمبلنگ کے لیے، ایک باکس اسمبلنگ کے لیے)
الیکٹرو سلیگ ویلڈنگ مشین	2 سیٹ، تار قابل استعمال قسم
CO2/MAG بیک ویلڈنگ مشین	2 سیٹ
CO2/MAG بھرنے والی ویلڈنگ مشین	2 سیٹ
ڈوبی ہوئی آرک ویلڈنگ مشین	2 سیٹ، ٹینڈم آرک ویلڈنگ ٹیکنالوجی
آخر چہرے کی گھسائی کرنے والی مشین	1 سیٹ
بیم فلیپر 180° الٹ جانا	2 سیٹ (4 پی سیز)، 15 ٹن/ سیٹ لوڈ ہو رہا ہے۔
بیم فلیپر 180° الٹ جانا	5 سیٹ (10 پی سیز)، 30 ٹن/ سیٹ لوڈ ہو رہا ہے۔
سٹیل کی ٹوکری	1 سیٹ (3 پی سیز)، 30 ٹن/ سیٹ لوڈ ہو رہا ہے۔
رولر میزیں	~160 میٹر
MES کے لیے ڈیٹا اکٹھا کرنے میں معاونت کریں۔

خصوصیت اور درخواست

X15باکس بیم ویلڈنگ لائنزکم کارکنوں اور کم کرینوں کے ساتھ ویلڈڈ باکس بیم کالم تیار کرنے کے لئے اعلی آٹومیشن پروڈکشن لائنیں ہیں۔
2. یہ لائن ایم ای ایس سسٹم کے ساتھ مکمل طور پر انضمام ہوسکتی ہے اور اپر کمپیوٹر اور کنٹرول سسٹم کے درمیان ریئل ٹائم مواصلت کو مکمل کرسکتی ہے، آلات کا ڈیٹا اکٹھا کرنا مکمل کرسکتی ہے، تمام جمع کردہ ڈیٹا کو فیکٹری ایم ای ایس سسٹم (یا اوپری سنٹرلائزڈ) پر اپ لوڈ کرسکتی ہے۔ کنٹرول سسٹم)، اور معلومات کی ترسیل کی بروقت اور تاثیر کو یقینی بنانا۔
3. ڈیزائن اور تحفظ کو متعلقہ قومی معیارات اور ماحولیاتی تحفظ کی ضروریات کو پورا کرنا چاہیے۔ آلات کی حفاظت اور حفاظتی آلات کو متعلقہ صنعتی معیارات پر پورا اترنا چاہیے۔
4۔یہباکس بیم ویلڈنگ لائنزسٹیل کی تعمیر اور سٹیل کے ڈھانچے میں وسیع پیمانے پر استعمال کیا جاتا ہے، سٹیل کی تعمیراتی عمارت، اعلی سطحی عمارت اور سٹیل کے ڈھانچے، یا پل وغیرہ کے لئے ویلڈنگ باکس بیم کالموں کے لئے۔
5. ویلڈنگ کے سازوسامان کا لچکدار ڈیزائن ویلڈنگ پاور ذرائع کے کسی بھی برانڈ کی مدد کرنے کی اجازت دیتا ہے۔
6. CE، ECA تصدیق شدہ دستیاب ہیں۔
7. یہ لائن کسی بھی اوزار یا سازوسامان کو تبدیل کیے بغیر ہلکی ڈیوٹی بیم سے لے کر بہت ہیوی ڈیوٹی بیم تک بڑی موٹائی کے ساتھ پیداوار فراہم کرتی ہے۔
8. جمع ہونے سے لے کر اختتام تک پوری پروسیسنگ کو شروع میں لوڈ کرنے اور آخر میں اتارنے کے علاوہ کسی بھی کرین کی ضرورت نہیں ہے، جو کرینوں کے استعمال کے خطرے کو بہت کم کرتی ہے۔

ویلڈڈ باکس بیم بنانے کے لیے ایک پوری پروڈکشن لائن قائم کرنے والی مشینوں اور سازوسامان کی فہرست:

1-بفل اسمبلنگ مشین
یہ مشین باکس بیم کے اندرونی گہا میں مضبوط کرنے والی پسلی کی پلیٹ کی اسمبلی اور پوزیشننگ ویلڈنگ کے لیے ایک خاص سامان ہے۔ یہ اسٹیل ڈھانچے والے اداروں کے لیے ترجیحی پروڈکٹ ہے جو محنت کی شدت کو کم کرنے اور کام کی کارکردگی کو بہتر بنانے کے لیے باکس بیم ورک پیس تیار کرتی ہے۔


2-باکس بیم اسمبلنگ مشین
باکس اسمبلی مشین باکس بیم (کالم) کی تیاری کے لیے کلیدی سامان ہے، جو بنیادی طور پر باکس بیم (کالم) ورک پیس کی اسمبلی کو مکمل کرتی ہے۔ یہ مشین اسٹیل ڈھانچے کے اداروں کے لیے باکس گرڈر تیار کرنے کے لیے ضروری سامان میں سے ایک ہے۔
یو قسم کی اسمبلنگ کے لیے ایک مشین۔
ایک مشین باکس کی قسم کو جمع کرنے کے لئے ہے۔


3-الیکٹرو سلیگ ویلڈنگ مشین
XZHB15 کینٹیلیور الیکٹرو سلیگ ویلڈنگ مشین ایک بہترین پروڈکٹ ہے جسے جنفینگ ویلڈنگ اینڈ کٹنگ کمپنی نے سٹیل سٹرکچر انڈسٹری کے لیے لانچ کیا ہے۔ یہ ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر ویلڈنگ باکس بیم کے لیے ڈیزائن کیا گیا ہے۔ باکس بیم کی تیاری کے دوران کافی سختی اور ٹارشن ریزسٹنس کو یقینی بنانے کے لیے، عام طور پر باکس بیم کے اندر بافلز (یعنی سخت پلیٹیں) کو ویلڈیڈ کیا جاتا ہے۔ یہ مشین باکس بیم کی بیرونی پلیٹ اور اندرونی بافلز کے درمیان ویلڈز کو ویلڈنگ کرنے کا ایک خاص سامان ہے۔


4-CO2/MAG بیک ویلڈنگ مشین
XQHB15L سیریز باکس بیم کینٹیلیور گیس شیلڈ ویلڈنگ مشین ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر باکس بیم (کالم) کی بیکنگ ویلڈنگ اور بیکنگ کے بعد ویلڈنگ کو بھرنے کے لیے ڈیزائن کیا گیا ہے، جسے ہماری کمپنی نے مارکیٹ کی طلب اور اسٹیل ڈھانچے کے سازوسامان کی تیاری میں برسوں کے تجربے کی بنیاد پر لانچ کیا ہے۔ .

5-CO2/MAG فلنگ ویلڈنگ مشین
XQHB15 سیریز باکس بیم کینٹیلیور گیس شیلڈ ویلڈنگ مشین ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر باکس بیم (کالم) کی بیکنگ ویلڈنگ اور بیکنگ کے بعد ویلڈنگ کو بھرنے کے لیے ڈیزائن کیا گیا ہے، جسے ہماری کمپنی نے مارکیٹ کی طلب اور اسٹیل ڈھانچے کے سازوسامان کو تیار کرنے میں سالوں کے تجربے کی بنیاد پر لانچ کیا ہے۔ .

6 ڈوبی ہوئی آرک ویلڈنگ مشین
XMHB15 باکس گرڈر کینٹیلیور زیر آب آرک ویلڈنگ مشین ایک بہترین پروڈکٹ ہے جسے جنفینگ ویلڈنگ اینڈ کٹنگ کمپنی نے سٹیل سٹرکچر انڈسٹری کے لیے لانچ کیا ہے۔ یہ ایک خاص ویلڈنگ کا سامان ہے جو خاص طور پر بڑے اور درمیانے سائز کے باکس بیم (کالم) کی ویلڈنگ کے لیے ڈیزائن کیا گیا ہے۔ سالوں کے دوران، مسلسل اصلاح اور بہتری کے بعد، کارکردگی زیادہ کامل ہو گئی ہے۔

7-آخر چہرے کی گھسائی کرنے والی مشین
اقتصادی تعمیر کی تیز رفتار ترقی کے ساتھ، تعمیر، پل اور دیگر صنعتوں میں اسٹیل ڈھانچے کی انجینئرنگ کے معیار کے لیے سخت تقاضے بڑھ رہے ہیں۔ ایچ بیم کا بٹ جوائنٹ، باکس بیم اور کالم، اور پتلے حصے، اور ورک پیس کے آخری چہرے کی پروسیسنگ ایک ضروری عمل بن گیا ہے۔ آخری چہرے کی پروسیسنگ نہ صرف ورک پیس کے معیار کو بہت بہتر کرتی ہے، سائٹ پر تنصیب اور تعمیراتی غلطیوں کو کم کرتی ہے، تعمیراتی مدت کو کم کرتی ہے، اور سائٹ پر تعمیراتی کارکردگی کو بہتر بناتی ہے۔ یہ اسٹیل ڈھانچے کے اداروں کو بہتر معاشی فوائد بھی لاتا ہے۔ سٹیل سٹرکچر انٹرپرائزز کی اصل پروسیسنگ صورتحال کے مطابق، ہماری کمپنی اسی طرح کی مصنوعات کے فوائد کو بین الاقوامی سطح پر جذب کر رہی ہے، اور مارکیٹ کی طلب کو پورا کرنے کے لیے بروقت نئی مصنوعات کا اجراء کر رہی ہے۔ یہ نہ صرف اسٹیل ڈھانچے کی صنعت میں استعمال ہوتا ہے بلکہ عام سامان کے طور پر بھی استعمال کیا جاسکتا ہے، بڑے پیمانے پر پل، الیکٹرک پاور، تیل، پیٹرو کیمیکل اور دیگر مشینری مینوفیکچرنگ صنعتوں میں استعمال ہوتا ہے۔


8-بیم فلیپر 180° الٹ جانا
موبائل 180 ° ہائیڈرولک بیم فلیپرز کے دو ٹکڑے ایک طرف ویلڈ کیے گئے ورک پیس کے ٹرن اوور کے لیے استعمال کیے جاتے ہیں۔ کام کرتے وقت، ورک پیس کو رولر ٹیبل یا ورک پیس ریک سے دور اٹھائیں، اور ریڈوسر دو بیم فلیپرز کو ہم وقت سازی کے لیے چلاتا ہے تاکہ ورک پیس کو رولر ٹیبل یا ورک پیس ریک کی طرف لے جایا جا سکے، اور پھر دو ہائیڈرولک سلنڈر۔ دونوں بازوؤں کو ہم آہنگی سے گھمانے کے لیے چلائیں، الٹنے کے بعد ورک پیس کو رولر ٹیبل یا ورک پیس ریک کے بیچ میں لے جائیں، اور پھر ورک پیس کو اگلے عمل یا ویلڈنگ پر لے جائیں۔
اصل صورت حال کے مطابق، مختصر بیم کو پلٹانے کے لیے دو ٹکڑوں کو ایک گروپ کے طور پر الگ الگ استعمال کیا جا سکتا ہے۔ ایک ہی وقت میں، لمبے شہتیروں کو الٹنے کے لیے 4 ٹکڑوں کو بھی ایک گروپ میں ملایا جا سکتا ہے۔ اعلی لچک اور کارکردگی۔


بیم فلیپرز کا ورکنگ فلو چارٹ:

9-اسٹیل کی ٹوکری
یہ سامان بنیادی طور پر پیداواری عمل کے ساتھ ہم آہنگی کے لیے استعمال کیا جاتا ہے تاکہ ورک پیس کو کنویئنگ رولر ٹیبل یا دیگر سامان سے پروسیس کیے جانے والے سامان تک لے جایا جا سکے۔ اسٹیل کی ٹوکری میں بنیادی طور پر دو ایکشن افعال ہوتے ہیں: چلنا اور اٹھانا۔ ورک پیس کی نقل مکانی ہیرا پھیری اور کنٹرول کے ذریعے مکمل کی جاسکتی ہے۔ سامان میں سادہ ساخت، آسان آپریشن اور مستحکم آپریشن ہے۔ مشین زیادہ سے زیادہ 30 ٹن کے بوجھ کے ساتھ ہیوی ڈیوٹی ڈیزائن کو اپناتی ہے۔


10-رولر میزیں۔
یہ بنیادی طور پر ورک پیس کو باکس بیم کی اسمبلی سے ویلڈنگ کی تکمیل تک پہنچانے کے لیے استعمال کیا جاتا ہے۔

اسٹیل پلیٹ سے ویلڈیڈ باکس بیم کیسے تیار کیا جائے؟

پلیٹوں سے لے کر H بیم اور حتمی معائنہ تک پروڈکشن فلو چارٹ درج ذیل ہے۔
پیداوار کا بہاؤ چارٹ


باکس-بیم ویلڈنگ لائنیں صارفین کی فیکٹری میں نصب ہیں۔
