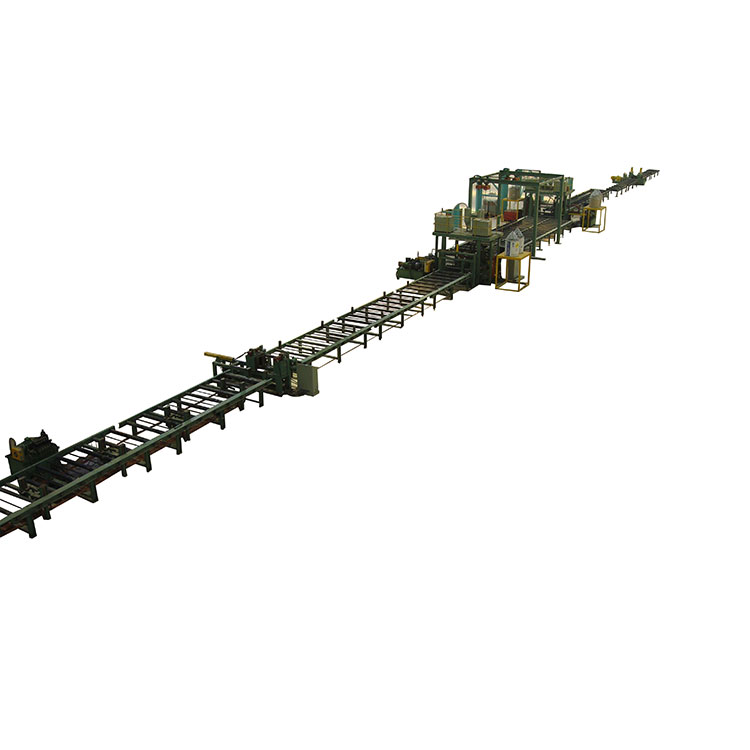

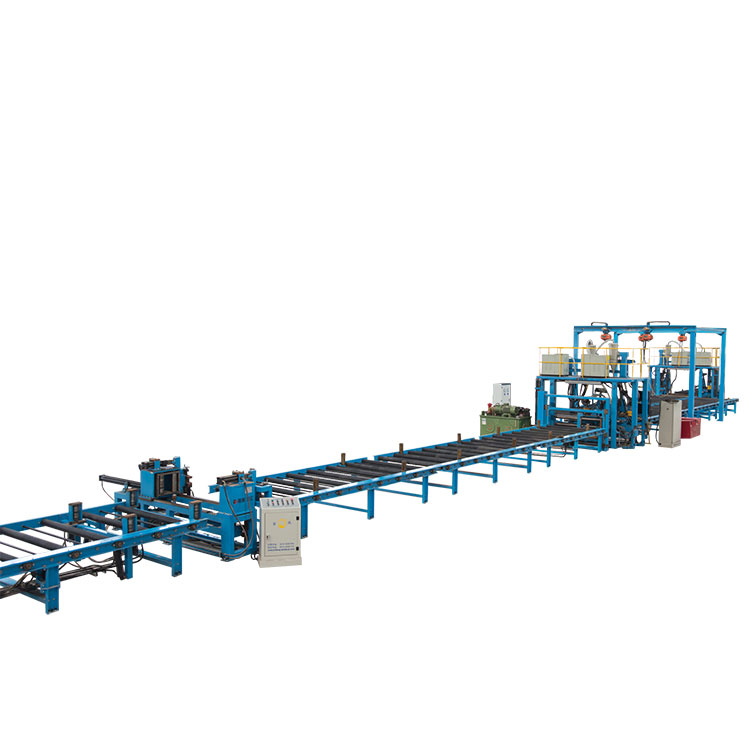

HW15افقی ایچ بیم ویلڈنگ لائنزمختلف سازوسامان اور ٹول کے ساتھ مل کر اعلی کارکردگی کی ایچ بیم پروڈکشن لائنیں ہیں، جو JINFENG WELDCUT نے تیار کی ہیں جو HW کا پیشہ ور چائنا مینوفیکچرر اور سپلائر ہے۔افقی ایچ بیم ویلڈنگ لائنزسستی قیمت کے ساتھ. ایچ ڈبلیوافقی ایچ بیم ویلڈنگ لائنزایچ بیم یا ٹی بیم کی پیداوار کے لیے زیادہ حفاظت اور اعلیٰ کارکردگی فراہم کریں۔
JINFENG WELDCUT HW کے لیے 2 سال کی وارنٹی فراہم کرے گا۔افقی ایچ بیم ویلڈنگ لائنز. ایچ بیم پروڈکشنز کے اہم الیکٹرک عناصر کو دنیا کے مشہور برانڈ سے منتخب کیا گیا ہے جو صارفین کے لیے چین سے طویل فاصلے پر جانے کے بغیر مقامی طور پر پرزے تلاش کرنے میں زیادہ سہولت فراہم کرے گا۔ ایچ ڈبلیوافقی ایچ بیم ویلڈنگ لائنزمختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت کو بڑھانے کے لیے سب سے جدید اور اعلی آٹومیشن پروڈکشن لائنز ہیں۔
ماڈل |
HW3015 |
HW2015 |
|
ایچ بیم ویب کی اونچائی |
300-1500 ملی میٹر |
200-1500 ملی میٹر |
|
ویب کی موٹائی |
5-14 ملی میٹر |
5-14 ملی میٹر |
|
ایچ بیم فلانج کی چوڑائی |
150-500 ملی میٹر |
150-500 ملی میٹر |
|
فلینج کی موٹائی |
6-25 ملی میٹر |
6-25 ملی میٹر |
|
بیم کا ٹیپر زاویہ |
زیادہ سے زیادہ 15° |
زیادہ سے زیادہ 8° |
|
ایچ بیم کی لمبائی |
5000-15000 ملی میٹر |
|
|
ویلڈنگ کی اقسام |
CO2/MAG کے ذریعے ہاتھ سے پری ٹیک ویلڈنگ |
||
مکمل ویلڈنگ بذریعہ SAW (ڈبی ہوئی آرک ویلڈنگ) |
|||
ایچ بیم اسمبلڈ پوزیشن |
افقی |
||
ایچ بیم کو جمع کرنے والی مشین |
1 سیٹ، ان پٹ اور آؤٹ پٹ رولر ٹیبل کے ساتھ، پری ٹیک ویلڈنگ کے لیے |
||
ایچ بیم ویلڈنگ مشین کے ذریعے کھینچیں۔ |
1 سیٹ، آؤٹ پٹ رولر ٹیبل کے ساتھ فرنٹ مشین، مکمل ویلڈنگ کے لیے |
||
مکمل ویلڈنگ کے لیے 1 سیٹ، ان پٹ اور آؤٹ پٹ رولر ٹیبل کے ساتھ پیچھے والی مشین |
|||
چین کی قسم ایچ بیم کو الٹنے والی مشین |
1 سیٹ، 4 ٹن کے لیے زیادہ سے زیادہ لوڈنگ |
1. HWافقی ایچ بیم ویلڈنگ لائنزکم کارکنوں اور کم کرینوں کے ساتھ ویلڈڈ I بیم اور H بیم تیار کرنے کے لئے اعلی آٹومیشن پروڈکشن لائنیں ہیں۔
2. ہلکے وزن کے ویلڈیڈ بیم کے لیے اعلیٰ پیداواری کارکردگی۔
3. ایک ہی وقت میں 2 ویلڈنگ سیون پر ایک پاس ویلڈنگ؛
4. 180 ڈگری کو الٹنے والی صرف ایک قسم کی ضرورت ہے۔
5. HWافقی ایچ بیم ویلڈنگ لائنزورکشاپ، گودام، فیکٹری ورکشاپ وغیرہ بنانے کے لیے ایچ بیم تیار کرنے کے لیے سٹیل کی تعمیر اور اسٹیل ڈھانچے میں بڑے پیمانے پر استعمال ہوتے ہیں۔
5. ویلڈنگ کے سازوسامان کا لچکدار ڈیزائن ویلڈنگ پاور ذرائع کے کسی بھی برانڈ کی مدد کرنے کی اجازت دیتا ہے۔
6. CE، ECA تصدیق شدہ دستیاب ہیں۔
HW میں استعمال ہونے والے آلات کے ماڈیولز کی فہرستافقی ایچ بیم ویلڈنگ لائنز
1-اسمبلنگ ایریا، میں شامل ہیں:

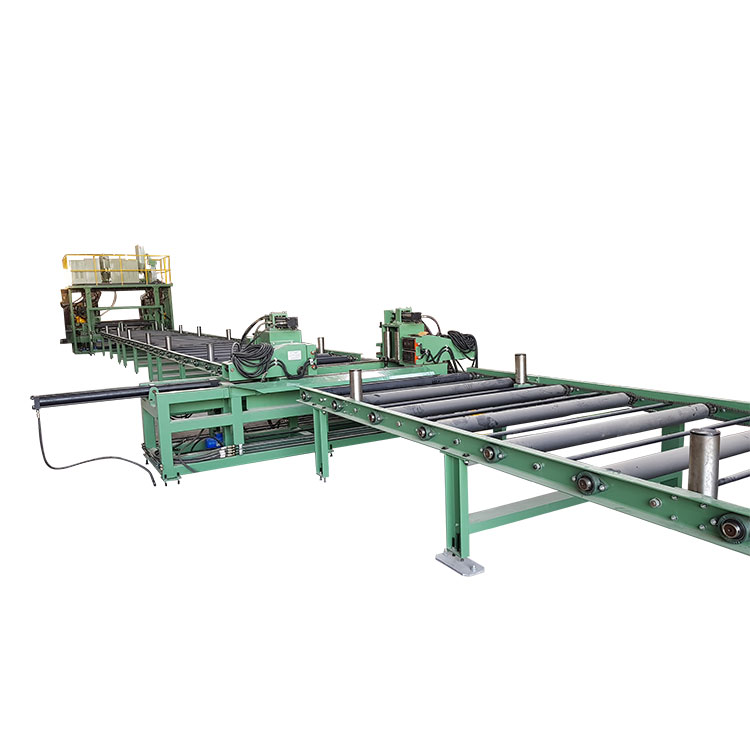

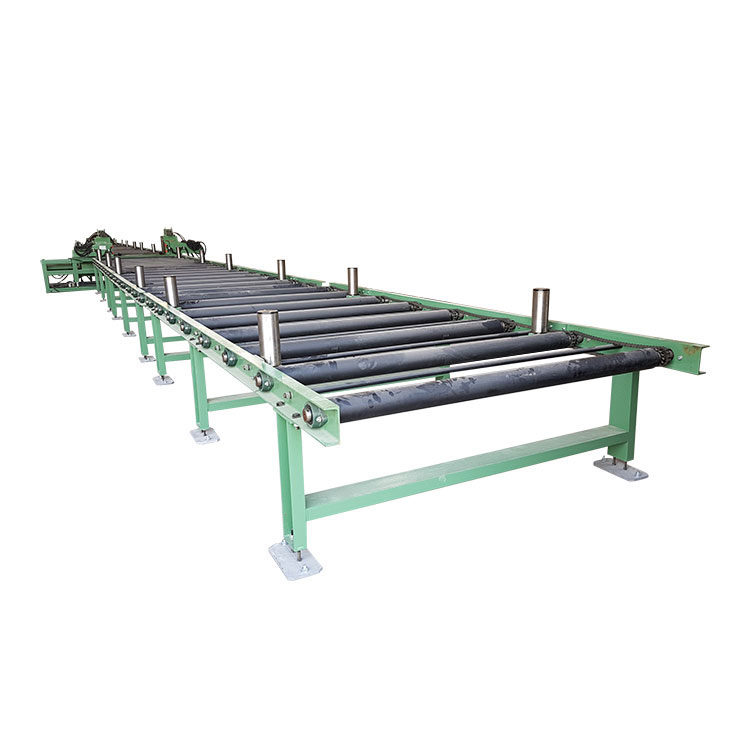

رولر ٹیبل کے ساتھ ایک افقی H بیم اسمبل کرنے والی مشینیں â کلیمپنگ کرتی ہیں اور 3pcs پلیٹ (1 ویب اور 2 فلینج) کو H-پوزیشن میں فٹ کرتی ہیں اور ویب کو 2 فلینجز کی سنٹرل پوزیشن میں بناتی ہیں۔ اس کے بعد کارکن CO2/MAG ویلڈنگ مشین کا استعمال کر کے 3 پلیٹوں کے سر کو ہاتھ سے تقریباً 300mm لمبائی میں ویلڈ کر سکتا ہے۔ پھر کلیمپ اور پلیٹوں کے 3 پی سیز سر کے ساتھ پہلے سے H-شکل میں ویلڈیڈ کر کے کھولیں اور رولر ٹیبل پر اگلے ویلڈنگ سٹیشن پر لے جایا جائے۔
افقی پوزیشن میں ایچ بیم کو جمع کرنا
2-ویلڈنگ ایریا #1، میں شامل ہیں:
ویلڈنگ مشین کے ذریعے پل کا ایک سیٹ۔ ویب کو 2 فلینجز کی مرکز کی پوزیشن میں فٹ کرنے کے لیے ویب اور فلینجز فکسچر کے ایک سیٹ کے ساتھ۔
ڈوبی ہوئی آرک ویلڈنگ ٹیکنالوجی کے ساتھ مکمل ویلڈنگ کے لیے ٹوئن وائر ویلڈنگ ٹیکنالوجی کا استعمال کرتے ہوئے مشین۔
افقی پوزیشن میں ویلڈنگ ایچ بیم
3-H بیم الٹنا، میں شامل ہیں:
H شہتیر کے اوپر کی طرف مکمل ویلڈنگ کے بعد، H شہتیر کو H شہتیر کی ویلڈنگ مشینوں کے ذریعے سامنے کے پل سے باہر نکالا جائے گا اور الٹنے کے لیے اس علاقے میں منتقل کیا جائے گا۔

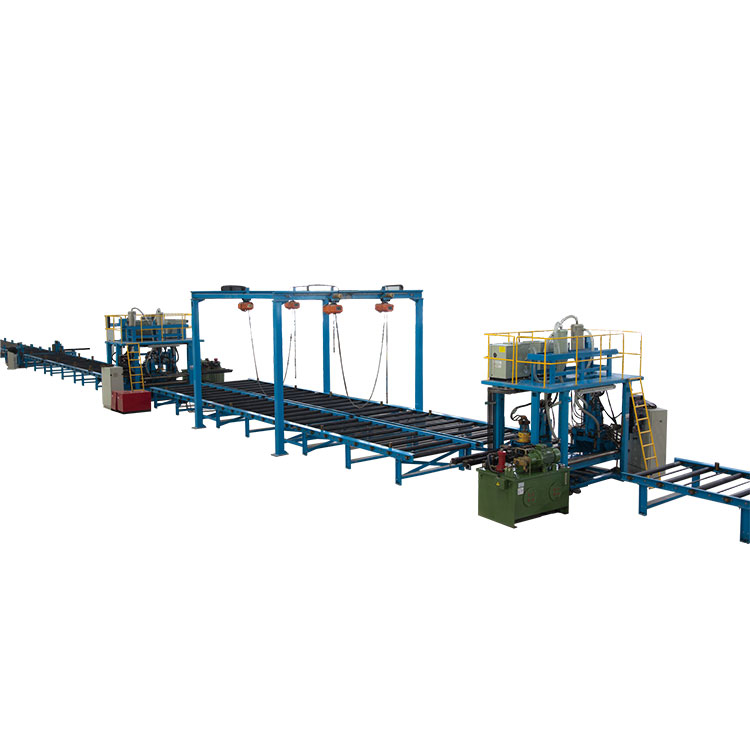

الٹنے والا آلہ ایک فریم ہے جس میں زنجیروں کے ساتھ لہرانے والے اوزار ہوتے ہیں۔ زنجیریں H بیم کو اوپر اٹھاتی ہیں اور سلسلہ کو حرکت دینے کے لیے کام کرتی ہیں، اس طرح H بیم کو 180 ڈگری پر الٹنے کے لیے نیچے والے اطراف کو اوپر کی طرف ویلڈنگ کی ضرورت ہوتی ہے۔
الٹنے کا آلہ
4-ویلڈنگ ایریا #2، میں شامل ہیں:
اس علاقے میں ویلڈنگ مشین کے ذریعے کھینچنا H-beam کو ویلڈنگ کرنے کے لیے ہے جس میں پہلے سے ہی #1 پل تھرو ویلڈنگ مشین پر 1 سائیڈ ویلڈنگ ہے۔
5-سیدھا کرنے والا علاقہ۔
یہ افقی ایچ بیم ویلڈنگ لائن کی لائن کے لیے ایک آپشن مشین ہے۔ صارف لائن کے بعد مکینیکل ایچ بیم فلانج سیدھا کرنے کا ایک سیٹ شامل کرنے کا انتخاب کر سکتے ہیں، ویلڈنگ کے بعد H بیم کے فلینج کو سیدھا کرنے کے لیے۔
سیدھا کرنے والی مشین
افقی پوزیشن میں ویلڈیڈ H بیم/ I بیم کیسے تیار کیا جائے؟
افقی پوزیشن میں ویلڈیڈ ایچ بیم کی تیاری کے لیے پروڈکشن فلو چارٹ درج ذیل ہے۔
پیداوار کا بہاؤ چارٹ
صارفین کی فیکٹری میں ایچ بیم ویلڈنگ لائنیں نصب ہیں۔
