ایچ بیم ویلڈنگ لائنز

ایچ بیم ویلڈنگ لائنز

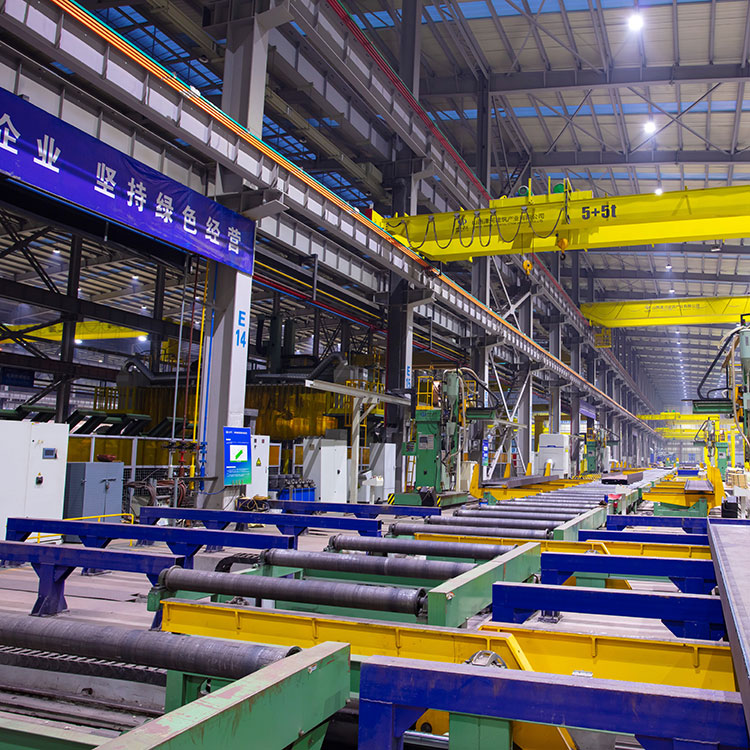

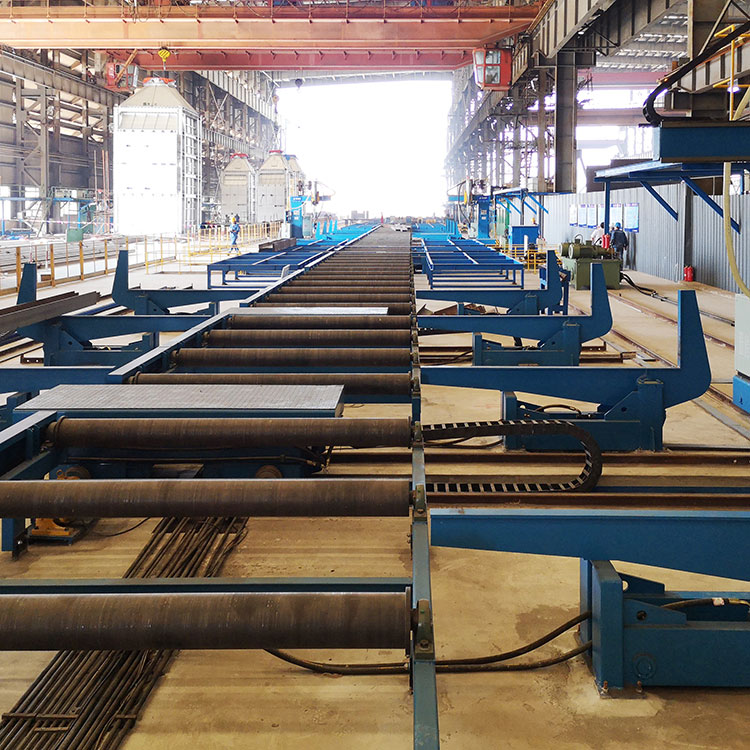

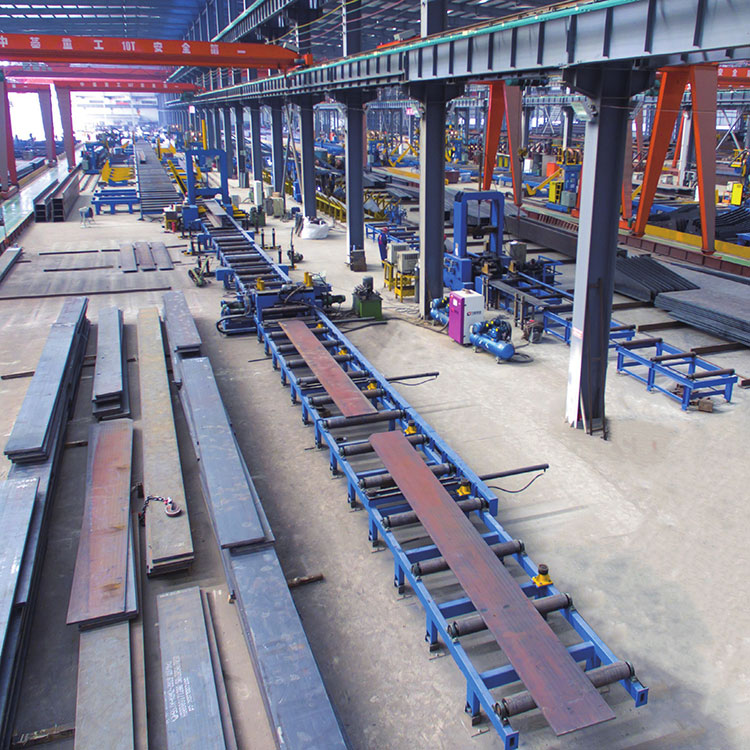

وی ایچ اےایچ بیم ویلڈنگ لائنزاعلی کارکردگی والے ایچ بیم پروڈکشن لائنز مختلف آلات اور آلے کے ساتھ مل کر ہیں جو JINFENG WELDCUT کے ذریعہ تیار کیے گئے ہیں جو پیشہ ورانہ چین کا صنعت کار اور سپلائر ہے۔ایچ بیم ویلڈنگ لائنزسستی قیمت کے ساتھ. دیایچ بیم ویلڈنگ لائنزایچ بیم یا ٹی بیم کی پیداوار کے لیے زیادہ حفاظت اور اعلیٰ کارکردگی فراہم کریں۔

JINFENG WELDCUT اس کے لیے 2 سال کی وارنٹی فراہم کرے گا۔ایچ بیم ویلڈنگ لائنز. ایچ بیم پروڈکشنز کے اہم الیکٹرک عناصر کو دنیا کے مشہور برانڈ سے منتخب کیا گیا ہے جو صارفین کے لیے چین سے طویل فاصلے پر جانے کے بغیر مقامی طور پر پرزے تلاش کرنے میں زیادہ سہولت فراہم کرے گا۔ وی ایچ ایفایچ بیم ویلڈنگ لائنزمختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت کو بڑھانے کے لیے سب سے جدید اور اعلی آٹومیشن پروڈکشن لائنز ہیں۔

وضاحتیں

خصوصیت اور درخواست

1. وی ایچ اےایچ بیم ویلڈنگ لائنزکم کارکنوں اور کم کرینوں کے ساتھ ویلڈڈ I بیم اور H بیم تیار کرنے کے لئے اعلی آٹومیشن پروڈکشن لائنیں ہیں۔

2. لائن MES سسٹم کے ساتھ مکمل طور پر انضمام ہو سکتی ہے اور اپر کمپیوٹر اور کنٹرول سسٹم کے درمیان ریئل ٹائم مواصلت کو مکمل کر سکتی ہے، آلات کا ڈیٹا اکٹھا کرنا مکمل کر سکتی ہے، تمام جمع کردہ ڈیٹا کو فیکٹری MES سسٹم (یا اوپری سنٹرلائزڈ کنٹرول سسٹم) پر اپ لوڈ کر سکتی ہے، اور معلومات کی ترسیل کی بروقت اور تاثیر کو یقینی بنا سکتی ہے۔

3. ڈیزائن اور تحفظ کو متعلقہ قومی معیارات اور ماحولیاتی تحفظ کی ضروریات کو پورا کرنا چاہیے۔ آلات کی حفاظت اور حفاظتی آلات کو متعلقہ صنعتی معیارات پر پورا اترنا چاہیے۔

4۔یہایچ بیم ویلڈنگ لائنزبڑے پیمانے پر جہاز سازی، شپ یارڈ اور اسٹیل کی تعمیر اور اسٹیل ڈھانچے، آف شور، ساحل، جہاز یارڈز اور جہاز سازی کے لیے ٹی بیم ویلڈنگ کے لیے، اسٹیل کی تعمیر اور اسٹیل کے ڈھانچے، یا پلوں وغیرہ کے لیے ایچ بیم میں بڑے پیمانے پر استعمال ہوتے ہیں۔

5. ویلڈنگ کے سازوسامان کا لچکدار ڈیزائن ویلڈنگ پاور ذرائع کے کسی بھی برانڈ کی مدد کرنے کی اجازت دیتا ہے۔

6. CE، ECA تصدیق شدہ دستیاب ہیں۔

7. یہ لائن کسی بھی اوزار یا سازوسامان کو تبدیل کیے بغیر ہلکی ڈیوٹی بیم سے لے کر بہت ہیوی ڈیوٹی بیم تک بڑی موٹائی کے ساتھ پیداوار فراہم کرتی ہے۔

8. جمع کرنے سے لے کر سیدھا کرنے تک پوری پروسیسنگ کو کسی بھی کرین کی ضرورت نہیں ہے، جو کرینوں کے استعمال کے خطرے کو بہت کم کرتی ہے۔

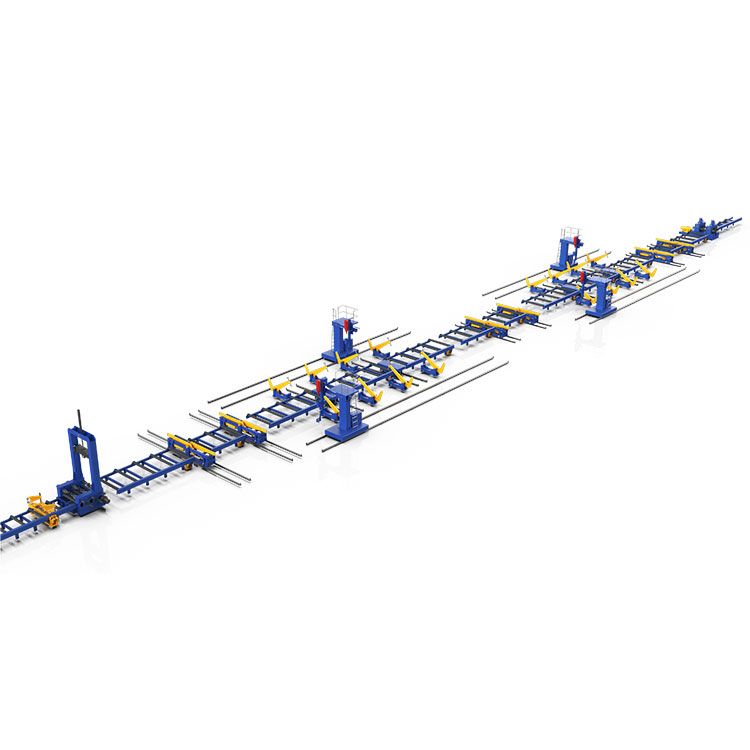

ساخت کا نظارہ

میں استعمال ہونے والے آلات کے ماڈیولز کی فہرستایچ بیم ویلڈنگ لائنز

1-اسمبلنگ ایریا، میں شامل ہیں:

ایک عمودی H بیم اسمبلنگ مشینیں - CO2/MAG اسپاٹ ویلڈنگ کے لیے اسمبلی ویب اور I-شکل میں flanges۔

لائن کے رولر ٹیبل پر حفاظتی نقل و حمل کے لیے H بیم کو âIâ پوزیشن سے âHâ پوزیشن پر الٹنے کے لیے بیم فلپر کا ایک سیٹ۔

2-ویلڈنگ کا علاقہ

ویلڈنگ ایریا نمبر 1 میں شامل ہیں:

کینٹیلیور ٹائپ ایچ بیم ویلڈنگ مشینوں کے دو سیٹ۔ ہر ایک ویلڈنگ مشین 1 ڈوبے ہوئے آرک ویلڈنگ ہیڈ سے لیس ہے (سنگل آرک ویلڈنگ یا ٹینڈم آرک ویلڈنگ ٹیکنالوجی کو سپورٹ کرتی ہے)۔

اچھی ویلڈنگ کی پوزیشن کو یقینی بنانے کے لیے ایچ بیم کو 45 ڈگری پر بیٹھنے کے لیے بیم کے دو سیٹ ٹیلٹر۔

1st ویلڈنگ سیون کی ویلڈنگ مکمل کرنے کے بعد 2nd cantilever SAW ویلڈنگ مشین پر شہتیر لانے کے لیے اسٹیل کی ٹوکری کا ایک سیٹ (اسٹیل کی 2 یونٹوں پر مشتمل ہے)۔

ویلڈنگ #1 ایریا اور #2 ایریا کے درمیان، بیم کو الٹنے کے لیے بیم فلیپر کا ایک سیٹ ہے جسے 180 ڈگری میں 2 ویلڈنگ سیون کے ساتھ ویلڈ کیا گیا ہے تاکہ باقی 2 ویلڈنگ سیون کو اوپر کا سامنا کرنے کے لیے ویلڈنگ کی ضرورت ہو۔

ویلڈنگ ایریا #2 میں، ویلڈنگ ایریا #1 کی طرح شامل ہے۔

3-سیدھا کرنے کے علاقے میں شامل ہیں:

بیم فلیپر کا ایک سیٹ H بیم کو âHâ پوزیشن سے âIâ پوزیشن پر الٹنے کے لیے اگلی مشین کے ذریعے بیم کے فلینج پر سیدھا کرنے کے لیے۔

ایک ایچ بیم فلانج سیدھا کرنے والی مشینیں - ایچ بیم کے فلینج کو سیدھا کرنے کے لیے۔ ایک H بیم میں 2 flanges ہوتے ہیں۔ دونوں فلاجوں کو سیدھا کرنے کی ضرورت ہے۔ لیکن مشین ایک بار ایک فلانج پر سیدھی کر سکتی ہے۔ لہذا 1 فلینج کو سیدھا کرنے کے مکمل کرنے کے بعد، پھر بیم فلیپر بیم کو 180 ڈگری پر الٹ دے گا تاکہ فلانج کو نیچے کی طرف سیدھا کرنے کی ضرورت ہو۔

اسٹیل پلیٹ سے ویلڈیڈ H بیم/I بیم کیسے تیار کیا جائے؟

پلیٹوں سے لے کر H بیم اور حتمی معائنہ تک پروڈکشن فلو چارٹ درج ذیل ہے۔

پیداوار کا بہاؤ چارٹ
