CNC ایچ بیم ویلڈنگ لائنز

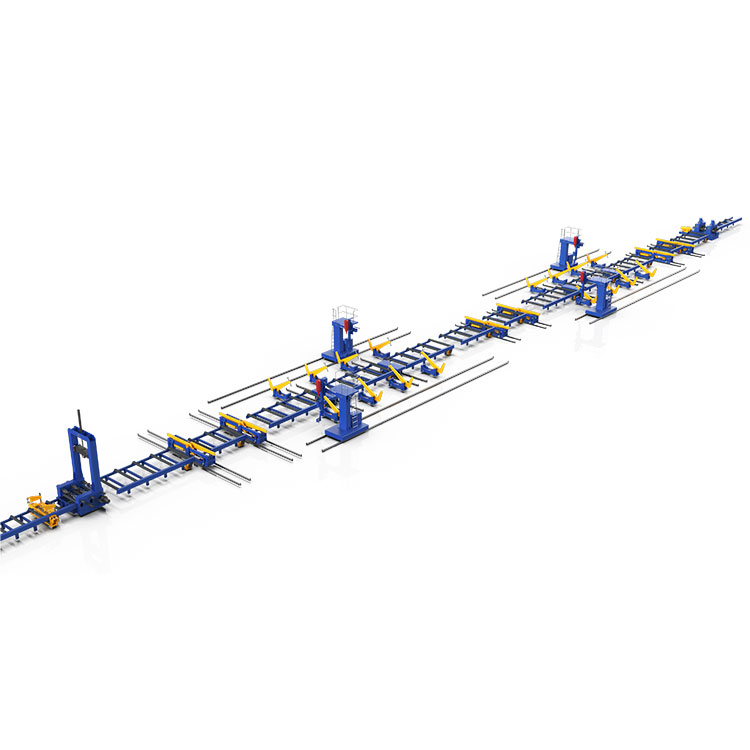

WH6012سی این سی ایچ بیم ویلڈنگ لائنز

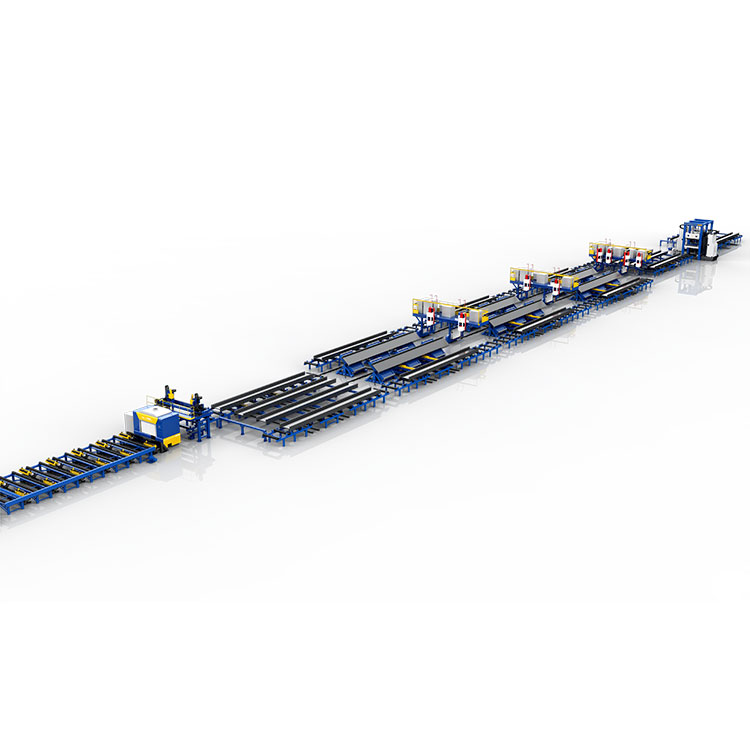

WH6012 اسمارٹسی این سی ایچ بیم ویلڈنگ لائنزمختلف سازوسامان اور ٹول کے ساتھ مل کر اعلی کارکردگی والے ایچ بیم پروڈکشن لائنیں ہیں، جن کو جنفینگ ویلڈکٹ نے تیار کیا ہے جو WH6012 اسمارٹ کا پیشہ ور چائنا مینوفیکچرر اور سپلائر ہے۔سی این سی ایچ بیم ویلڈنگ لائنزسستی قیمت کے ساتھ. WH6012 اسمارٹسی این سی ایچ بیم ویلڈنگ لائنزایچ بیم یا ٹی بیم کی پیداوار کے لیے زیادہ حفاظت اور اعلی کارکردگی فراہم کریں۔

JINFENG WELDCUT WH6012 اسمارٹ کے لیے 2 سال کی وارنٹی فراہم کرے گا۔سی این سی ایچ بیم ویلڈنگ لائنز. ایچ بیم پروڈکشنز کے اہم الیکٹرک عناصر کو دنیا کے مشہور برانڈ سے منتخب کیا گیا ہے جو صارفین کے لیے چین سے طویل فاصلے پر جانے کے بغیر مقامی طور پر پرزے تلاش کرنے میں زیادہ سہولت فراہم کرے گا۔ WH6012 اسمارٹسی این سی ایچ بیم ویلڈنگ لائنزمختلف صنعتوں کے اختتامی صارفین کے لیے پیداواری صلاحیت کو بڑھانے کے لیے سب سے جدید اور اعلی آٹومیشن پروڈکشن لائنز ہیں۔

وضاحتیں

سامان کی فہرستیں۔

خصوصیت اور درخواست

1.WH6012 اسمارٹسی این سی ایچ بیم ویلڈنگ لائنزکم کارکنوں اور کم کرینوں کے ساتھ ویلڈڈ I بیم اور H بیم تیار کرنے کے لئے اعلی آٹومیشن پروڈکشن لائنیں ہیں۔

2. صرف 3 کارکن پورے کو چلا سکتے ہیں۔سی این سی ایچ بیم ویلڈنگ لائنز.

3. لائن MES سسٹم کے ساتھ مکمل طور پر انضمام ہو سکتی ہے اور اپر کمپیوٹر اور کنٹرول سسٹم کے درمیان ریئل ٹائم مواصلت کو مکمل کر سکتی ہے، آلات کا ڈیٹا اکٹھا کرنا مکمل کر سکتی ہے، تمام جمع کردہ ڈیٹا کو فیکٹری MES سسٹم (یا اوپری سنٹرلائزڈ کنٹرول سسٹم) پر اپ لوڈ کر سکتی ہے، اور معلومات کی ترسیل کی بروقت اور تاثیر کو یقینی بنا سکتی ہے۔

4. ڈیزائن اور تحفظ کو متعلقہ قومی معیارات اور ماحولیاتی تحفظ کی ضروریات کو پورا کرنا چاہیے۔ آلات کی حفاظت اور حفاظتی آلات کو متعلقہ صنعتی معیارات پر پورا اترنا چاہیے۔

5. یہ WH6012 اسمارٹسی این سی ایچ بیم ویلڈنگ لائنزبڑے پیمانے پر سٹیل کی تعمیر اور سٹیل کے ڈھانچے، آف شور، ساحل، عمارت، ورکشاپس، فیکٹریوں، یا پل وغیرہ بنانے کے لیے H-beam کی ویلڈنگ کے لیے استعمال ہوتے ہیں۔

6. ویلڈنگ کے سازوسامان کا لچکدار ڈیزائن ویلڈنگ پاور ذرائع کے کسی بھی برانڈ کی مدد کرنے کی اجازت دیتا ہے۔

6. CE، ECA تصدیق شدہ دستیاب ہیں۔

7. یہ لائن کسی بھی اوزار یا سازوسامان کو تبدیل کیے بغیر ہلکی ڈیوٹی بیم سے لے کر بہت ہیوی ڈیوٹی بیم تک بڑی موٹائی کے ساتھ پیداوار فراہم کرتی ہے۔

8. جمع کرنے سے لے کر سیدھا کرنے تک پوری پروسیسنگ کو کسی بھی کرین کی ضرورت نہیں ہے، جو کرینوں کے استعمال کے خطرے کو بہت کم کرتی ہے۔

ساخت کا نظارہ

WH6012 اسمارٹ میں استعمال ہونے والے آلات کے ماڈیولز کی فہرستسی این سی ایچ بیم ویلڈنگ لائنز

1-اسمبلنگ ایریا، میں شامل ہیں:

ان پٹ رولر ٹیبل کا ایک سیٹ فلینج ٹیلٹر اور ویب لفٹر سے لیس ہے تاکہ 2 فلینجز اور 1 ویب کو H- شکل کی پوزیشن میں فٹ کیا جا سکے اور انہیں H شکل میں کلیمپ کیا جا سکے۔

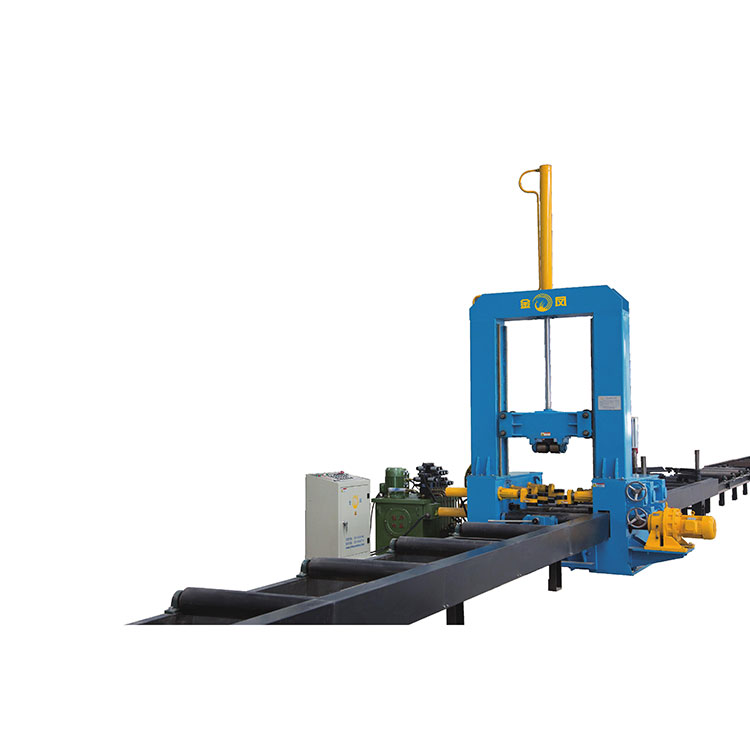

ایک افقی ایچ بیم اسمبلنگ مشینیں - CO2/MAG اسپاٹ ویلڈنگ کے لیے اسمبلی ویب اور H-شکل میں فلینجز۔

دو فلینج پلیٹیں اور ایک ویب پلیٹ جو جمع اور بنائی جانی ہے کرین کے ذریعے ان پٹ رولر ٹیبل پر لہرائی جاتی ہے۔

پھر خودکار پروگرام کے مطابق، سامان ویب پلیٹ کو اٹھائے گا، دو فلینج پلیٹوں کو پلٹائے گا اور ویب پلیٹ کو ابتدائی طور پر H شکل بنانے کے لیے کلیمپ کرے گا، اور پھر انہیں ایک ساتھ مرکزی مشین میں لے جایا جائے گا۔ اس کے بعد، ویب کے سرے کو سیدھ میں لانے کے لیے مشین پر نصب ڈیوائس اور فلینجز، ویب پریسنگ ڈیوائس، ایچ بیم کلیمپنگ ڈیوائس، خودکار کنٹرول سسٹم اور ویلڈنگ ٹارچز کے چار سیٹ اور دیگر اجزاء مل کر کام کرتے ہیں تاکہ اسپاٹ ویلڈنگ کے ذریعے ایچ بیم کی اسمبلی کو تیزی سے مکمل کیا جاسکے۔

ویب کو اٹھانے اور فلینجز کو پلٹنے کے لیے ڈیوائس

ایک ہی وقت میں 4 سیون پر سپاٹ ویلڈنگ

فلینج پلیٹ اور ویب پلیٹ کی لوڈنگ مکمل ہونے کے بعد، صرف ایک شخص کو خودکار کنٹرول سسٹم پر H-beam کے تصریحات اور پیرامیٹرز کے لیے ان پٹ یا کال کرنے اور مشین کو شروع کرنے کے لیے اسٹارٹ بٹن دبانے کی ضرورت ہے۔ لہذا، کرین کا کم استعمال اور اعلی حفاظتی کارکردگی ہے؛

مشین عام حالات میں کام کر رہی ہے، ان پٹ رولر ٹیبل پر مواد کو لہرانے کے بعد، اسمبلنگ کے وسط میں دستی مداخلت کی ضرورت نہیں ہے (جیسے دستی پوزیشننگ، ٹریول کرین کی معاون لیولنگ، دستک درست کرنا، اٹھانا، الٹنا، فولڈنگ وغیرہ)، لہذا آٹومیشن کی ڈگری بہت زیادہ ہے۔

چونکہ H-beam کی ہر کلیدی پوزیشننگ کو سروو موٹر کے ذریعے کنٹرول کیا جاتا ہے اور سینسر کے ذریعے پتہ لگایا جاتا ہے، اس لیے انسانی شرمندگی کی وجہ سے درستگی کے انحراف سے بچا جاتا ہے۔

ایک ہی وقت میں، چار ویلڈنگ سیون کے تمام ویلڈنگ کے مقامات خود بخود مشین کے ذریعے کنٹرول کیے جاتے ہیں، اور ویلڈنگ کی جگہ کے سائز اور وقفہ کاری کی یکسانیت دستی اسپاٹ ویلڈنگ سے بہتر ہے۔

افقی ایچ بیم کو جمع کرنے والی مشین

2-ویلڈنگ کا علاقہ

شامل:

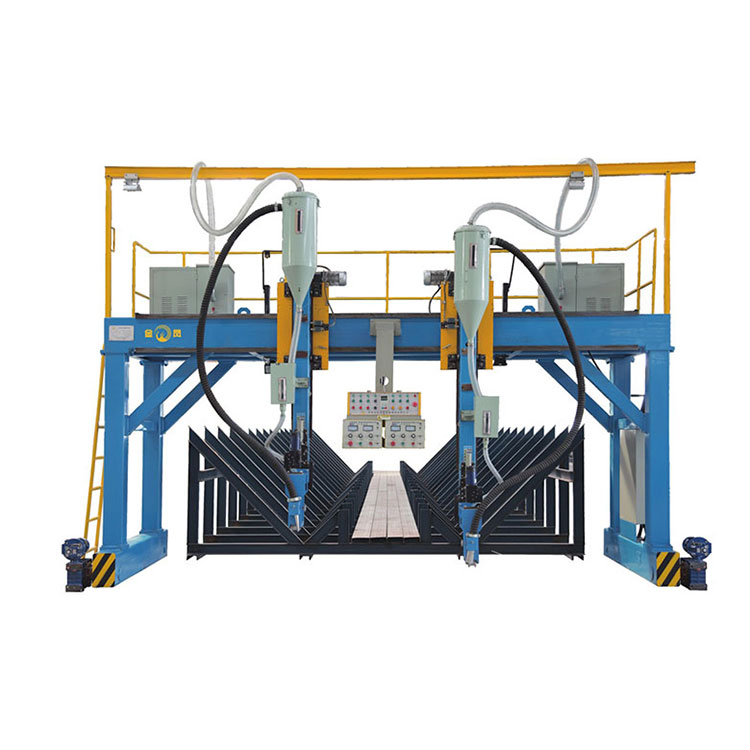

WHM36 H-Beam آٹومیٹک SAW ویلڈنگ مشین جو 4 ڈوبے ہوئے آرک ویلڈنگ ہیڈز سے لیس ہے (سنگل آرک ویلڈنگ یا ٹینڈم آرک ویلڈنگ ٹیکنالوجی کو سپورٹ کرتی ہے)۔

سامان دو حصوں پر مشتمل ہے: گینٹری ویلڈنگ مین مشین اور ملٹی پوزیشن ویلڈنگ پوزیشنر۔ ایچ بیم کی ویلڈنگ کی خصوصیات اور ٹینڈم آرک ڈوبی آرک ویلڈنگ کے عمل کی خصوصیات کے مطابق، ہم اس آلات کے لیے ویلڈنگ کے دو طریقے ڈیزائن کرتے ہیں، جو کہ سب سے خاص ڈیزائن ہے: "فلیٹ فلیٹ ویلڈنگ میں ڈبل بازو" یا "ڈاؤن ہینڈ میں فلیٹ ویلڈنگ میں سنگل آرم"۔ اس ڈیزائن کا مقصد یہ ہے کہ مشین ایچ بیم کے جالوں کی مختلف موٹائی کے مطابق H-beam پر تیزی سے ویلڈنگ کا احساس کرنے کے لیے خودکار طور پر بہترین ویلڈنگ موڈ کا انتخاب کر سکتی ہے۔ اور ملٹی پوزیشن ویلڈنگ ٹیبل مختلف ضروری زاویوں میں H-beam کو پلٹانے کے لیے ویلڈنگ ٹیکنالوجی/موڈ کی ضرورت کے ساتھ کام کر رہی ہے، اس طرح بہترین دخول اور ویلڈنگ سیون کی کارکردگی حاصل کرنے کے لیے۔ ملٹی پوزیشن ویلڈنگ ٹیبل کے علاوہ ویلڈنگ ٹیبل اور رولر ٹیبل کے درمیان 180 ڈگری بیم فلپر کام کر رہا ہے، یہ فلیپر H-beam کے خودکار انفیڈنگ، اور آؤٹ فیڈ اور مختلف ویلڈنگ سیون نمبر پر ویلڈنگ کے لیے خودکار فلپنگ کا احساس کرنے میں مدد کرے گا۔

افقی پوزیشن میں ویلڈنگ = فلیٹ فلیٹ ویلڈنگ

یا:

WHM36 H-Beam آٹومیٹک SAW ویلڈنگ مشین جو 2 ڈوبے ہوئے آرک ویلڈنگ ہیڈز سے لیس ہے (سنگل آرک ویلڈنگ یا ٹینڈم آرک ویلڈنگ ٹیکنالوجی کو سپورٹ کرتی ہے)۔

WHM36 H-Beam خودکار SAW ویلڈنگ مشین

ٹیلٹنگ پوزیشن میں ویلڈنگ = نیچے ہینڈ میں فلیٹ ویلڈنگ

ہر SAW ویلڈنگ مشین کے ساتھ کام کرنے کے لیے، ہر مشین کے لیے CNC ویلڈنگ پوزیشنرز کے 2 سیٹ ہوتے ہیں جو کہ H شہتیر کو افقی یا 55 ڈگری پر موڑ دیتے ہیں تاکہ ویلڈنگ کے اچھے معیار کو یقینی بنایا جا سکے۔

CNC ویلڈنگ پوزیشنر

ویلڈنگ کے علاقے میں، ویلڈنگ کے مختلف مقاصد کے لیے بیم کو 90 ڈگری یا 180 ڈگری پر الٹنے کے لیے بیم فلیپرز ہوتے ہیں۔

ایچ بیم کو الٹنے کے لیے بیم فلیپر

بیم فلیپرز کا ورکنگ فلو چارٹ:

3-سیدھا کرنے کے علاقے میں شامل ہیں:

بیم فلیپر کا ایک سیٹ H بیم کو âHâ پوزیشن سے âIâ پوزیشن پر الٹنے کے لیے اگلی مشین کے ذریعے بیم کے فلینج پر سیدھا کرنے کے لیے۔

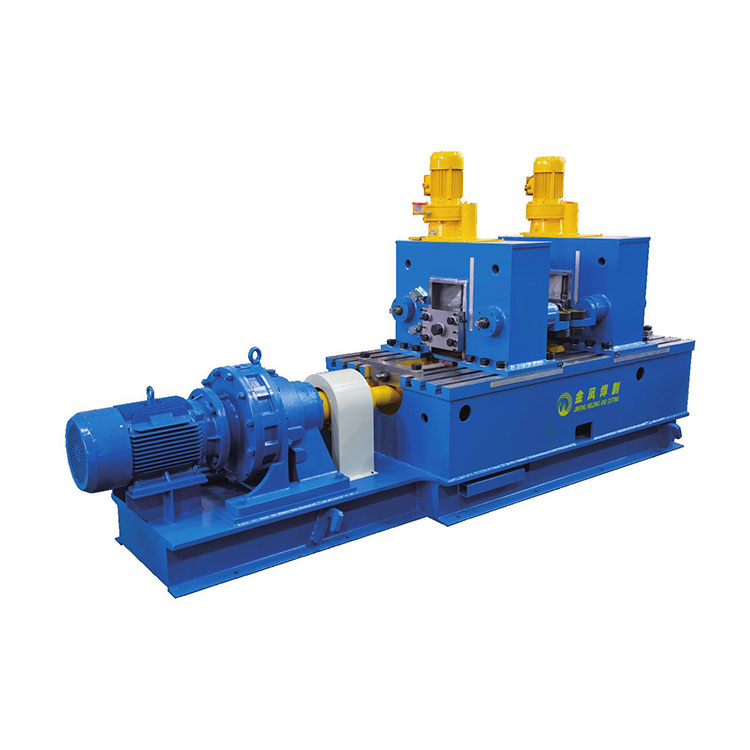

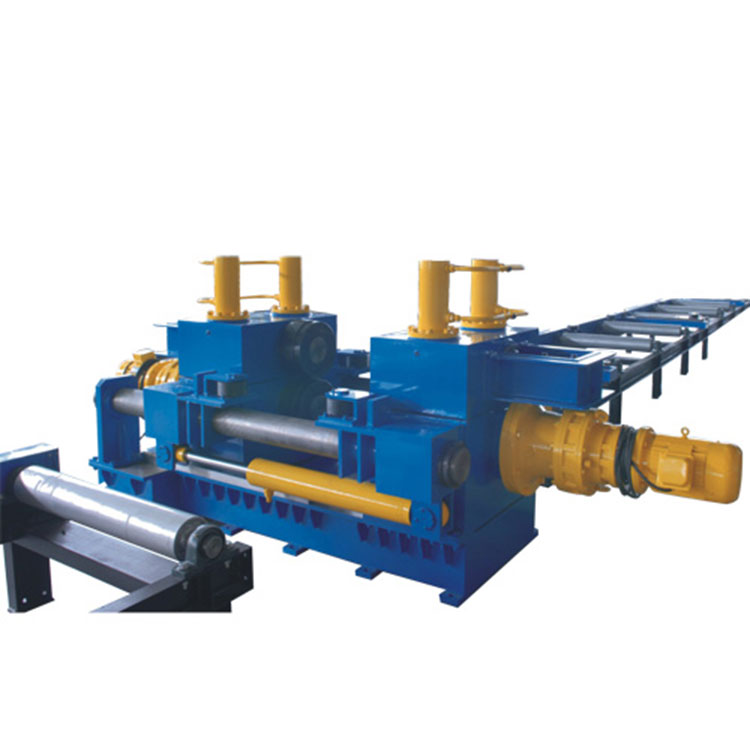

ایک ایچ بیم فلانج سیدھا کرنے والی مشینیں - ایچ بیم کے فلینج کو سیدھا کرنے کے لیے۔ ایک H بیم میں 2 flanges ہوتے ہیں۔ دونوں فلاجوں کو سیدھا کرنے کی ضرورت ہے۔ لیکن مشین ایک بار ایک فلانج پر سیدھی کر سکتی ہے۔ لہذا 1 فلینج کو سیدھا کرنے کے مکمل کرنے کے بعد، پھر بیم فلیپر بیم کو 180 ڈگری پر الٹ دے گا تاکہ فلانج کو نیچے کی طرف سیدھا کرنے کی ضرورت ہو۔

CNC افقی سیدھا کرنے والی مشین

اسٹیل پلیٹ سے ویلڈیڈ H بیم/I بیم کیسے تیار کیا جائے؟

پلیٹوں سے لے کر H بیم اور حتمی معائنہ تک پروڈکشن فلو چارٹ درج ذیل ہے۔

پیداوار کا بہاؤ چارٹ

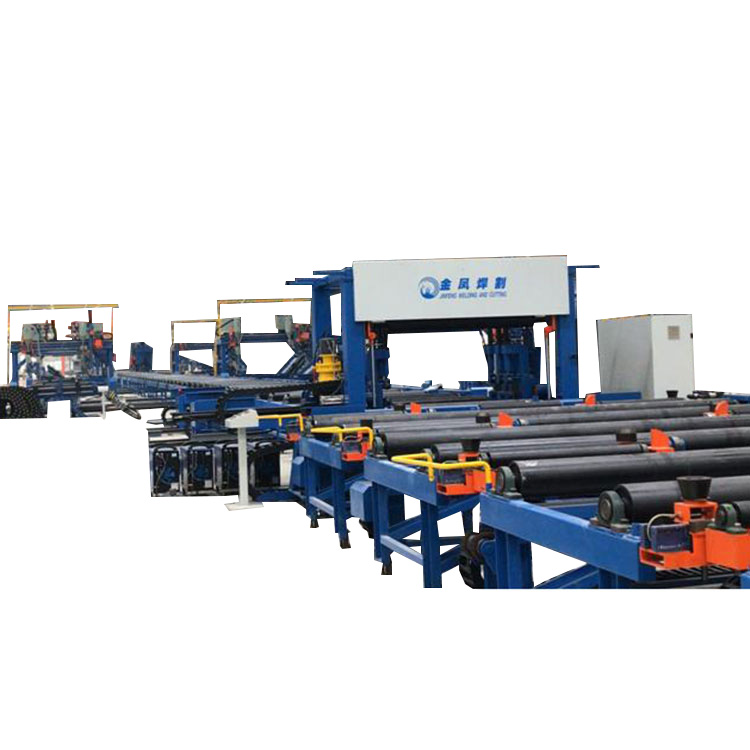

یوزرز کی فیکٹری میں ایچ بیم ویلڈنگ لائنیں نصب ہیں۔
