3-ان 1 ایچ بیم ویلڈنگ لائنز

زیڈ ایچ جے3-ان 1 H بیم ویلڈنگ لائنز

JINFENG WELDCUT ایک پیشہ ور چین مینوفیکچرر اور سپلائر ہے۔3-ان 1 H بیم ویلڈنگ لائنزسستی قیمت کے ساتھ. دی3-ان 1 H بیم ویلڈنگ لائنزویلڈیڈ ایچ بیم یا ٹی بیم بنانے کے لیے ایک مشین میں ویلڈنگ کے بعد فلینج پر اسمبلنگ، ویلڈنگ اور سیدھا کرنے کے ساتھ مربوط ہیں۔ یہ تیز رفتار اور اعلی درستگی کے ساتھ ویلڈڈ H-beam یا T-beam پر پیداوار کا احساس کر سکتا ہے، جس میں سادہ آپریشن، کم جگہ جگہ اور کم محنت کی خصوصیات ہیں۔

سب کے لیے3-ان 1 H بیم ویلڈنگ لائنزJINFENG WELDCUT کے ذریعہ تیار کردہ اس میں 12 ماہ کی وارنٹی ہوگی، جو سٹیل کے ڈھانچے، پل، تعمیرات سے اختتامی صارفین کی پیداواری صلاحیت کو بڑھانے کے لیے اعلیٰ ترین کارکردگی والی مشین ہے۔

وضاحتیں

خصوصیت اور درخواست

3-ان 1 H بیم ویلڈنگ لائنزH بیم، ٹی بیم اسمبلی، ویلڈنگ اور ویلڈنگ کے بعد فلینج ڈیفارمیشن سیدھا کرنے کا مشترکہ کام ہے۔ اس طرح یہ ایچ بیم اور ٹی بیم کی پیداوار کو درست اور تیزی سے محسوس کر سکتا ہے۔ اس کے درج ذیل فوائد ہیں: سادہ آپریشن، کم لیبر لاگت اور چھوٹا احاطہ کرنے کا علاقہ۔

اس لائن میں آپ کے لیے ویلڈنگ کی جانے والی ساختی سٹیل پلیٹ کی موٹائی کے مطابق انتخاب کرنے کے لیے دو اختیاری ویلڈنگ کا عمل ہے:

آپشن A: سنگل آرک ٹوئن وائر ویلڈنگ جس میں جمع ہونے کی شرح عام سنگل آرک سنگل وائر ڈوبی ہوئی آرک ویلڈنگ سے 40 فیصد زیادہ ہے، سوٹ یہ خاص طور پر اس ڈھانچے کے سٹیل کی موٹائی کے لیے موزوں ہے جس کی موٹائی 20 ملی میٹر سے کم ہے۔

آپشن B: سنگل آرک سنگل وائر ویلڈنگ۔ یہ پلیٹ کی موٹائی ویلڈنگ کی بڑی رینج کے لیے موزوں ہے۔

تفصیلات

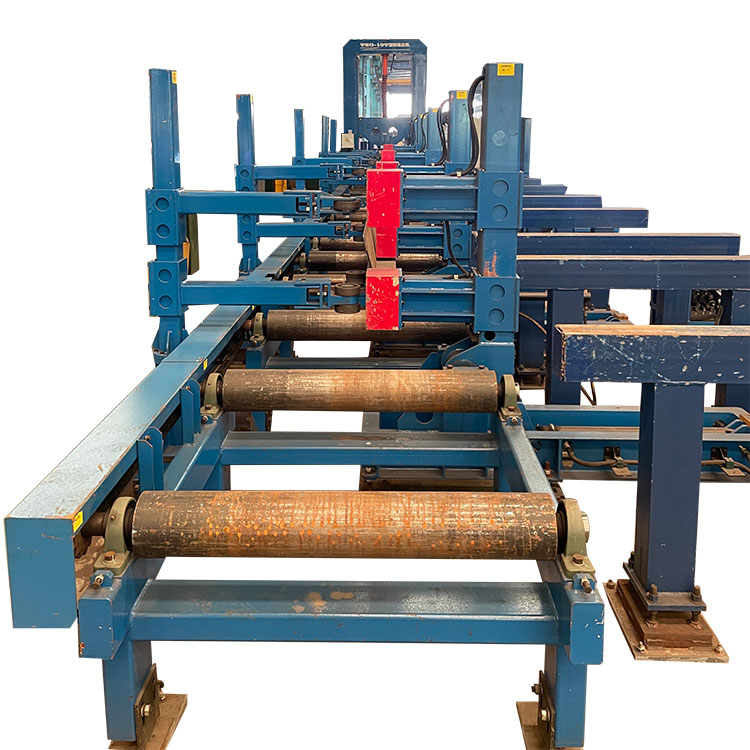

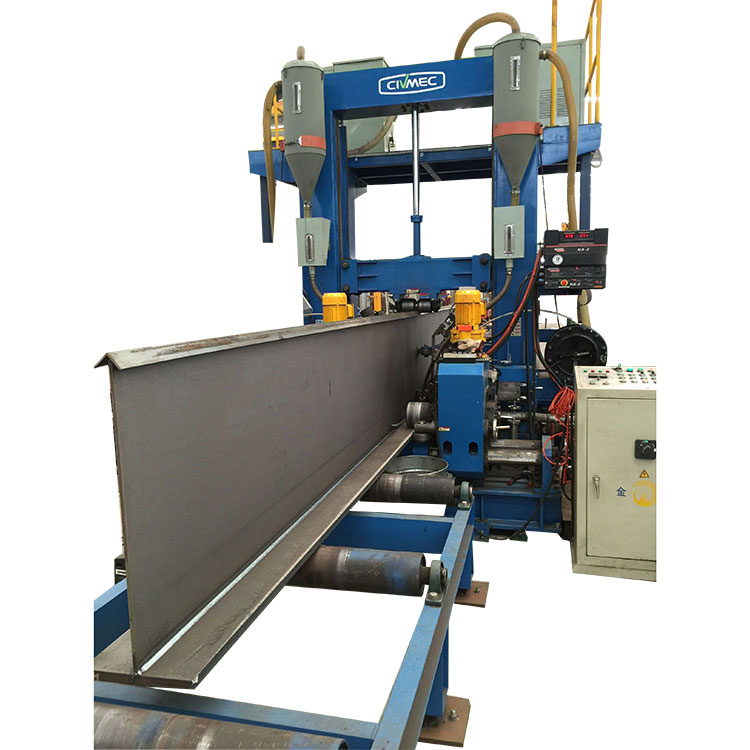

معیاری ZHJ3-ان 1 H بیم ویلڈنگ لائنزایک ان پٹ رولر ٹیبل، مین ویلڈنگ اور سیدھا کرنے والا اسٹیشن، آؤٹ پٹ رولر ٹیبل پر مشتمل ہے۔ مرکزی ویلڈنگ اور سیدھا کرنے والے اسٹیشن پر وہاں فلوکس ریکوری یونٹ، ٹارچ کے ساتھ ویلڈنگ ہیڈ اور فلینج اور ویب کے لیے کلیمپنگ ڈیوائسز نصب ہیں۔ معیاری لائن جس میں ویلڈنگ پاور کے ذرائع، ہائیڈرولک اسٹیشن اور کنٹرول آپریشن باکس بھی شامل ہے۔

1. معیاری ZHJ3-ان 1 H بیم ویلڈنگ لائنز

2. اختیار 1:

گاہکوں کی مختلف درخواستوں کے مطابق، ہم ZHJ کے لیے کنفیگریشن بھی فراہم کرتے ہیں۔3-ان 1 H بیم ویلڈنگ لائنزمندرجہ ذیل کے طور پر:

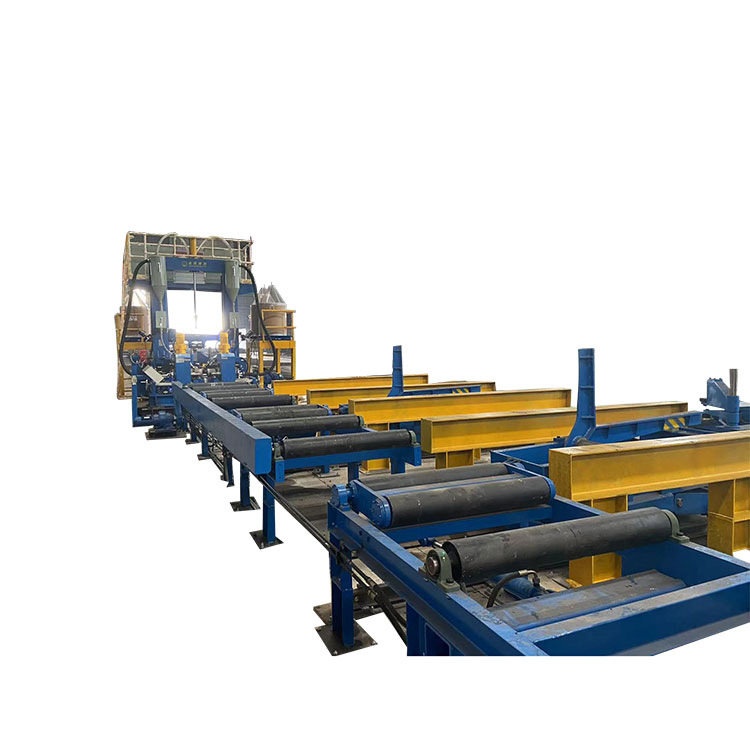

معیاری 3-in-1 H بیم ویلڈنگ لائنوں کی بنیاد پر، ویب لوڈر کا ایک سیٹ شامل کیا گیا ہے، جس میں 4 پی سیز میگنیٹ لوڈنگ آرم اور 4 پی سیز ویب سپورٹر شامل ہیں۔ ہر ویب لوڈنگ بازو پر سٹیل ویب پلیٹ کو پکڑنے کے لیے مقناطیس کے 2pcs ہوتے ہیں۔

3. اختیار 2:

گاہکوں کی مختلف درخواستوں کے مطابق، ہم ZHJ کے لیے کنفیگریشن بھی فراہم کرتے ہیں۔3-ان 1 H بیم ویلڈنگ لائنزمندرجہ ذیل کے طور پر:

معیاری 3-in-1 H بیم ویلڈنگ لائنوں کی بنیاد پر، ویب لوڈر کا ایک سیٹ شامل کیا گیا ہے، جس میں 4 پی سیز میگنیٹ لوڈنگ آرم اور 4 پی سیز ویب سپورٹر شامل ہیں۔ ہر ویب لوڈنگ بازو پر سٹیل ویب پلیٹ کو پکڑنے کے لیے مقناطیس کے 2pcs ہوتے ہیں۔

اوپر کی بنیاد پر، ہم آؤٹ پٹ رولر ٹیبل پر 90 ڈگری بیم فلپر کا ایک سیٹ شامل کر سکتے ہیں تاکہ ویلڈڈ بیم کو افقی پوزیشن میں الٹ دیا جائے۔

3. اختیار 3:

کچھ صارفین کو پیداوار کی پیداوار بڑھانے کی ضرورت پڑسکتی ہے، انہیں ویلڈنگ اسٹیشن کے 2 سیٹوں پر مشتمل ایک ویلڈنگ لائن کی ضرورت ہوتی ہے۔ پہلا ویلڈنگ سٹیشن جو پہلے فلینج اور ویب کو ایک ٹی بیم بنانے کے لیے، دوسرا ویلڈنگ ٹی بیم کو ویلڈنگ کرنے کے لیے اور دوسرا فلانج کو H بیم بنانے کے لیے۔

3.1 تو معیاری 3-in-1 H بیم ویلڈنگ لائنوں کی بنیاد پر، ویب لوڈر کا ایک سیٹ شامل کیا گیا ہے، جس میں 4 پی سیز میگنیٹ لوڈنگ آرم اور 4 پی سیز ویب سپورٹر شامل ہیں۔ ہر ویب لوڈنگ بازو پر سٹیل ویب پلیٹ کو پکڑنے کے لیے مقناطیس کے 2pcs ہوتے ہیں۔

3.2 ویلڈیڈ بیم کو افقی پوزیشن میں الٹانے کے لیے 1st ویلڈنگ اسٹیشن کے آؤٹ پٹ رولر ٹیبل پر 90 ڈگری بیم فلپر کا ایک سیٹ شامل کرنا۔

3.3 ٹی بیم کو افقی طور پر دوسرے ویلڈنگ اسٹیشن پر منتقل کرنے کے لیے چین ٹائپ کراس کنویئر شامل کرنا۔

3-in-1 انٹیگریٹڈ H-beam ویلڈنگ لائنیں صارفین کی فیکٹری میں نصب ہیں۔
