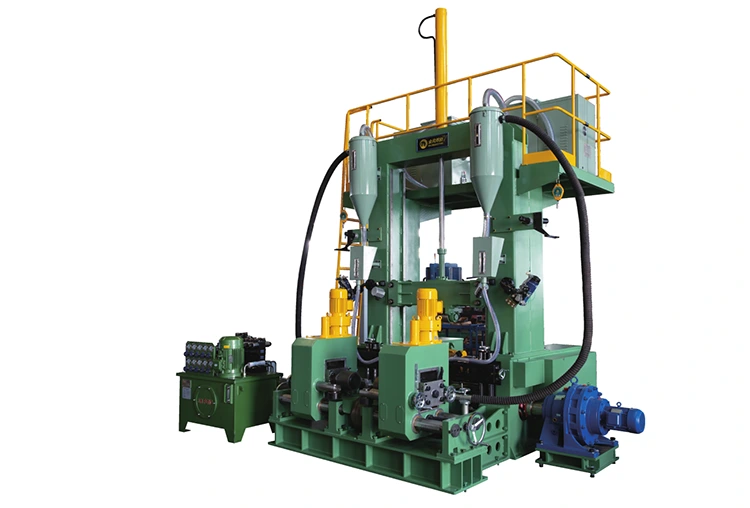

2-1-7 3 میں 1 H بیم ویلڈنگ لائن

جنفینگ ویلڈ کٹ ایک پیشہ ور چین تیار کرنے والا ہے اور سستی قیمت کے ساتھ 3-ان 1 H بیم ویلڈنگ لائنوں کا سپلائر ہے۔ 3-in 1 H بیم ویلڈنگ لائنوں کو ویلڈیڈ ایچ بیم یا ٹی بیم بنانے کے ل one ایک مشین میں ویلڈنگ کے بعد جمع ، ویلڈنگ اور فلانج پر سیدھا کرنے کے ساتھ مربوط ہیں۔ اس سے تیز رفتار اور اعلی درستگی کے ساتھ ویلڈیڈ ایچ بیم یا ٹی بیم پر پیداوار کا احساس ہوسکتا ہے ، جس میں سادہ آپریشن ، کم مقبوضہ جگہ اور کم مزدوری کی خصوصیات ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

بائیجنفینگ ویلڈ کٹ تیار کرنے والی تمام 3-ان 1 ایچ بیم ویلڈنگ لائنوں کے لئے 12 ماہ کی وارنٹی ہوگی ، جو اسٹیل ڈھانچے ، پل ، تعمیر سے اختتامی صارفین کے لئے پیداواری صلاحیت کو بڑھانے کے لئے اعلی کارکردگی والی مشین ہیں۔

وضاحتیں

ماڈل	ZHJJ15	زیڈ جے 18	ZHJ20
ٹی بیم ویب ہائٹ (H)	200 ~ 1500 ملی میٹر	200-1800	200-2000 ملی میٹر
ویب موٹائی (ڈی)	6 ~ 12 ملی میٹر	6 ~ 19 ملی میٹر	6 ~ 30 ملی میٹر
flangewidth (b)	200 ~ 800 ملی میٹر	200 ~ 1000 ملی میٹر
flangethicness (t)	6 ~ 25 ملی میٹر	6 ~ 40 ملی میٹر
بیم کی لمبائی (ایل)	4000 ~ 15000 ملی میٹر	4000 ~ 15000 ملی میٹر	4000 ~ 15000 ملی میٹر
بیم مواد	Q235
ویلڈنگ کی قسم	ڈوبے ہوئے آرک ٹرانسورس فلیٹ ویلڈنگ
ویلڈنگ پاور سورس	سنگل تار یا جڑواں تار کی قسم	سنگل تار	سنگل تار
ویلڈنگ آؤٹ پٹ اسپیڈ	200 ~ 1000 ملی میٹر/منٹ
مشعل کا زاویہ:	45 ° ٹھیک ایڈجسٹمنٹ
ہائیڈرولک پریشر	≤14 ایم پی اے
بہاؤ بازیافت کا نظام	2 سیٹیں
فلوکس ہوپر کا حجم	2 × 50l
ان پٹ کنویر رولر:	12000 ملی میٹر
آؤٹ پٹ کنویر رولر:	12000 ملی میٹر
مین مشین پاور	18.0 کلو واٹ
ہائیڈرولک سسٹم:	1 سیٹ
سیدھا یونٹ	1 سیٹ ، مشین پر مربوط
بجلی کی فراہمی:	AC/380 V/50 ہرٹج/3 پی ایچ
سیدھا کرنے کی صلاحیت	6-40 ملی میٹر

خصوصیت اور درخواست

3-in 1 H بیم ویلڈنگ لائنوں میں H بیم ، ٹی بیم اسمبلی ، ویلڈنگ اور فلانج اخترتی کو ویلڈنگ کے بعد سیدھا کرنے کی مشترکہ فنکشن ہے۔ اس طرح یہ H بیم اور ٹی بیم کی پیداوار کا درست اور تیزی سے احساس کرسکتا ہے۔ اس کے مندرجہ ذیل فوائد ہیں: سادہ آپریشن ، کم مزدور لاگت اور چھوٹا سا احاطہ کرنے والا علاقہ۔

اس لائن میں ویلڈیڈ ہونے کے لئے ساختی اسٹیل پلیٹ کی موٹائی کے مطابق انتخاب کرنے کے لئے آپ کے لئے دو اختیاری ویلڈنگ کا عمل ہے:

آپشن A: سنگل آرک جڑواں تار ویلڈنگ جس میں جمع کی شرح عام سنگل آرک سنگل وائر ڈوبے ہوئے آرک ویلڈنگ سے 40 ٪ زیادہ ہے ، ایس او ٹی خاص طور پر اس ڈھانچے کے اسٹیل کی موٹائی کے لئے موزوں ہے جس کی موٹائی 20 ملی میٹر سے کم ہے۔

آپشن بی: سنگل آرک سنگل وائر ویلڈنگ۔ یہ پلیٹ کی موٹائی ویلڈنگ کی بڑی رینج کے لئے موزوں ہے۔

تفصیلات

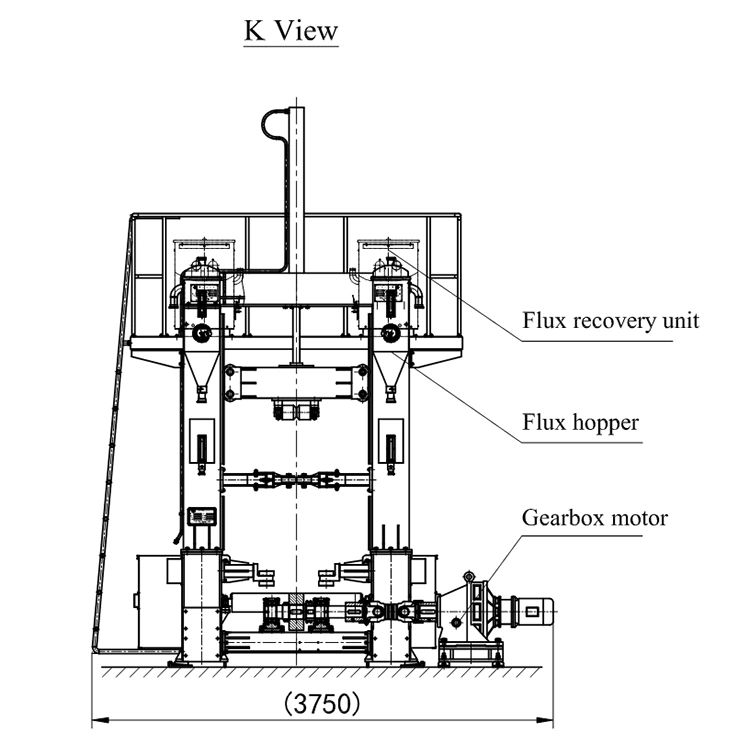

معیاری ZHJ3-IN 1 H بیم ویلڈنگ لائنیں ایک ان پٹ رولر ٹیبل ، مین ویلڈنگ اور سیدھے اسٹیشن ، آؤٹ پٹ رولر ٹیبل پر مشتمل ہے۔ مین ویلڈنگ اور سیدھے اسٹیشن پر فلوکس ریکوری یونٹوں کے ساتھ انسٹال کیا گیا ہے ، ویلڈنگ پاور سورسز ، ہائڈریشن اسٹیشن ، ہائڈریشن اسٹیشن ، ہائڈریشن اسٹیشن اور ویب کے لئے ٹارچ اور کلیمپنگ ڈیوائسز کے ساتھ ویلڈنگ ہیڈ۔

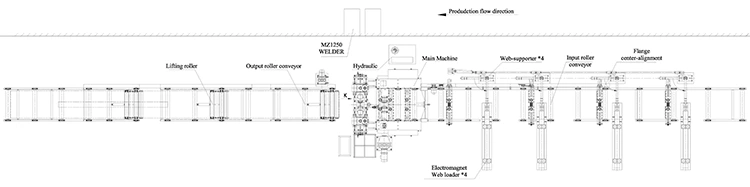

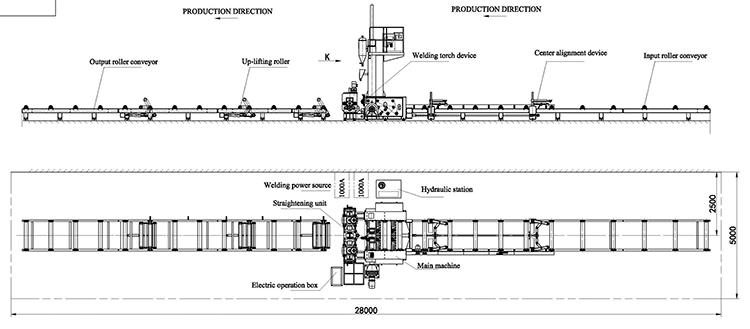

1. اسٹینڈر زیڈ ایچ جے 3 ان 1 ایچ بیم ویلڈنگ لائنیں

2. آپشن 1:

صارفین کی مختلف درخواستوں کے مطابق ، ہم مندرجہ ذیل کے طور پر TheZHJ3-in 1 H بیم ویلڈنگ لائنوں کے لئے بھی ترتیب فراہم کرتے ہیں:

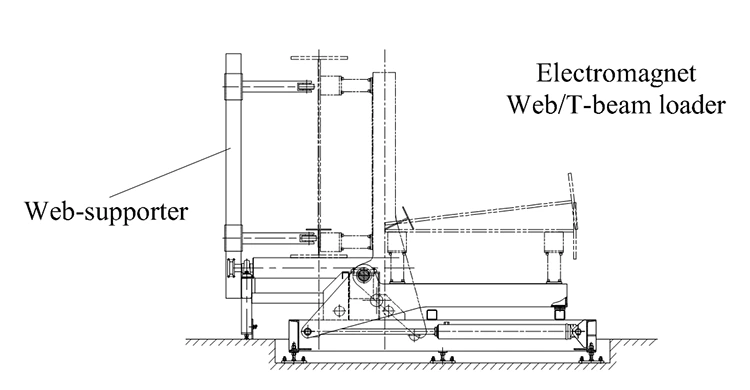

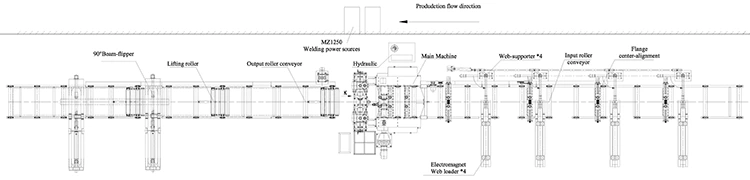

معیاری 3-in-1 H بیم ویلڈنگ لائنوں کی بنیاد پر ، وہاں ویب لوڈر کا ایک سیٹ شامل کریں ، جو مقناطیس لوڈنگ آرم کے 4 پی سی اور ویب سپورٹر کے 4 پی سی کے شریک ہیں۔ ہر ویب لوڈنگ بازو پر اسٹیل ویب پلیٹ کو تھامنے کے لئے مقناطیس کے 2 پی سی موجود ہیں۔

3. آپشن 2:

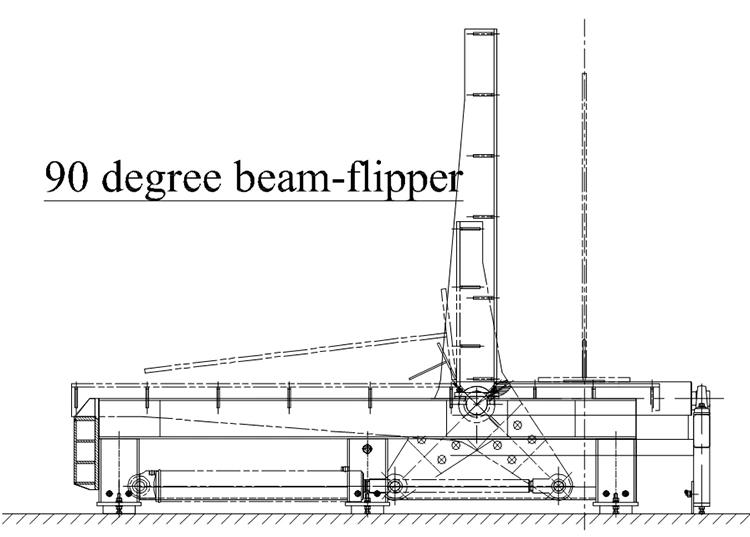

اوپر کی بنیاد پر ، ہم افقی پوزیشن میں ویلڈیڈ بیم کو ختم کرنے کے لئے آؤٹ پٹ رولر ٹیبل پر 90 ڈگری بیم فلپر کا ایک سیٹ شامل کرسکتے ہیں۔

3. آپشن 3:

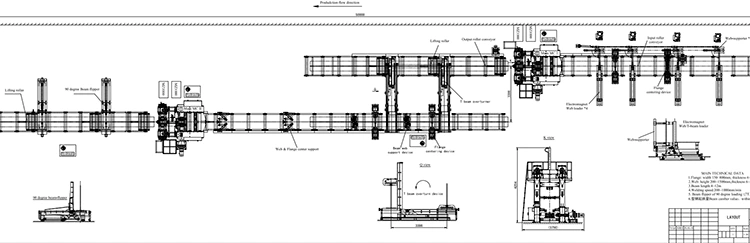

کچھ صارفین کو پروڈکشن آؤٹ پٹ کو بڑھانے کی ضرورت ہوسکتی ہے ، انہیں ویلڈنگ اسٹیشن کے 2 سیٹوں پر مشتمل ایک ویلڈنگ لائن کی ضرورت ہوتی ہے۔ ویلڈنگ کے لئے پہلا ویلڈنگ اسٹیشن جس میں پہلے فلانج اور ویب کو ٹی بیم تشکیل دیا جاتا ہے ، ویلڈڈ ٹی بیم کو ویلڈنگ کرنے کے لئے دوسرا ایک اور ایچ بیم بنانے کے لئے دوسرا فلاج۔

3.1 لہذا معیاری 3-in-1 H بیم ویلڈنگ لائنوں کی بنیاد پر ، وہاں ویب لوڈر کا ایک سیٹ شامل کریں ، جو مقناطیس لوڈنگ بازو کے 4 پی سی اور ویب سپورٹر کے 4 پی سی کے ساتھیوں کو شامل کریں۔ ہر ویب لوڈنگ بازو پر اسٹیل ویب پلیٹ کو تھامنے کے لئے مقناطیس کے 2pcs موجود ہیں۔

3.2 ٹی بیم کے اوورٹنر کا 1 سیٹ شامل کرنے کے لئے 180 ڈگری میں ٹی بیم کو تبدیل کرنے اور 2 ویلڈنگ اسٹیشن کے ان پٹ رولر ٹیبل پر ٹی بیم کو دوسرے فلانج پر رکھنا۔

3.3 افقی پوزیشن میں ویلڈیڈ بیم کو ختم کرنے کے لئے 2 ویں ویلڈنگ اسٹیشن کے آؤٹ پٹ رولر ٹیبل پر 90 ڈگری بیم فلپر کا ایک سیٹ شامل کرنے کے لئے۔

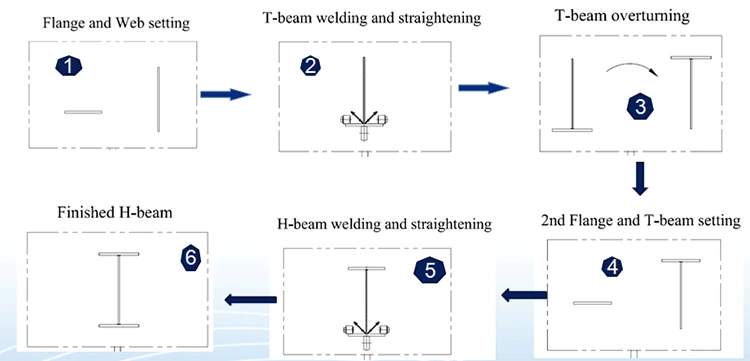

ٹی بیم اور ایچ بیم کی پیداوار کا بہاؤ

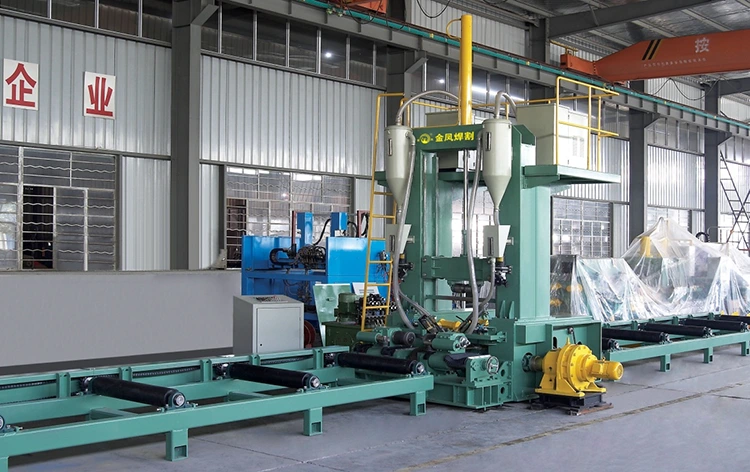

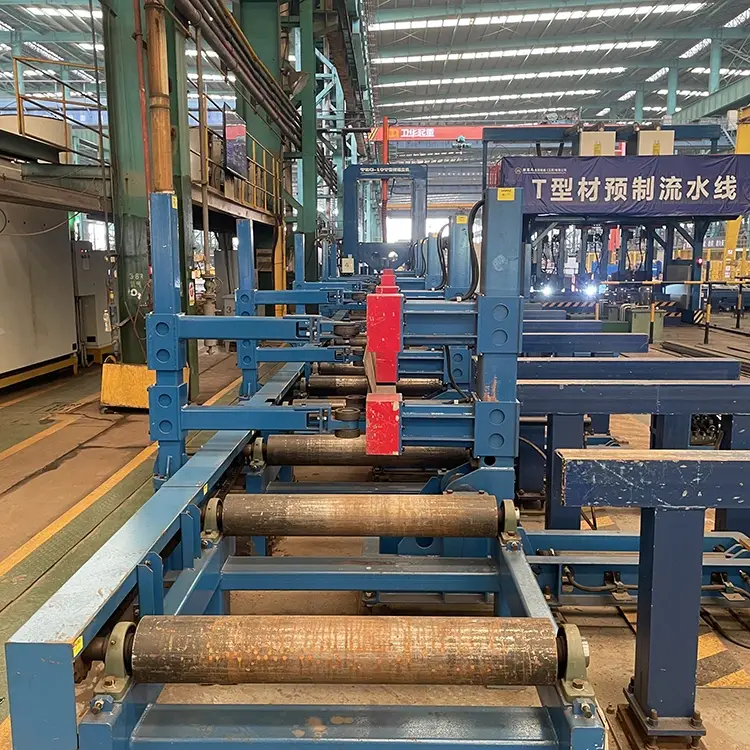

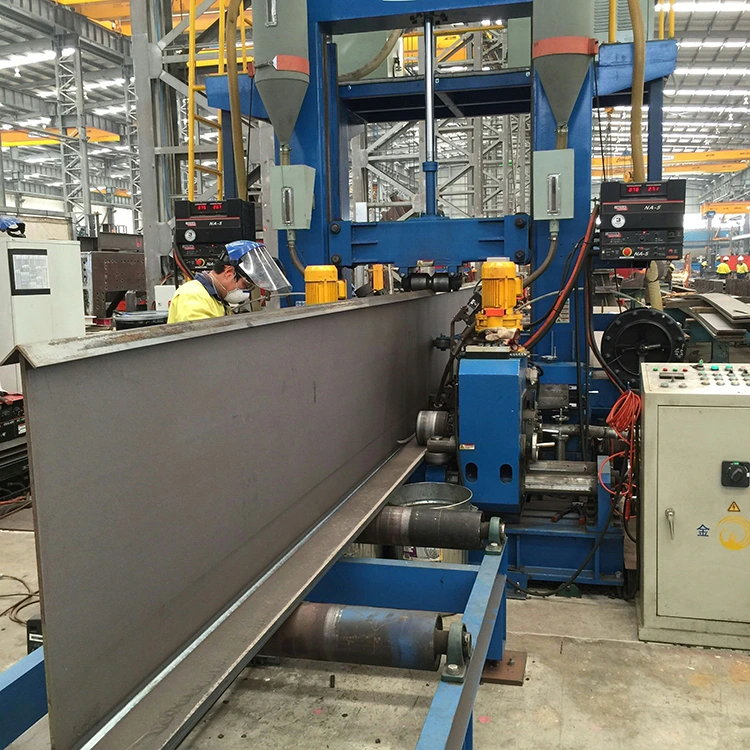

3-in-1 انٹیگریٹڈ ایچ بیم ویلڈنگ لائنیں صارفین کی فیکٹری میں انسٹال ہیں
