ٹی بیم ویلڈنگ لائنز

T10 T بیم ویلڈنگ لائنز

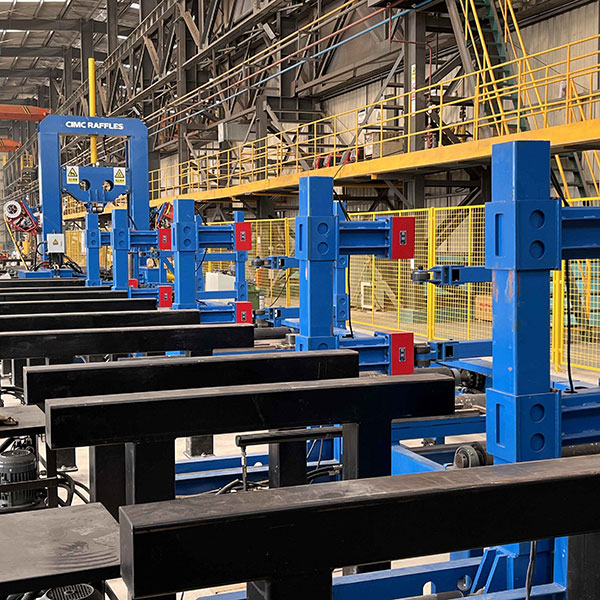

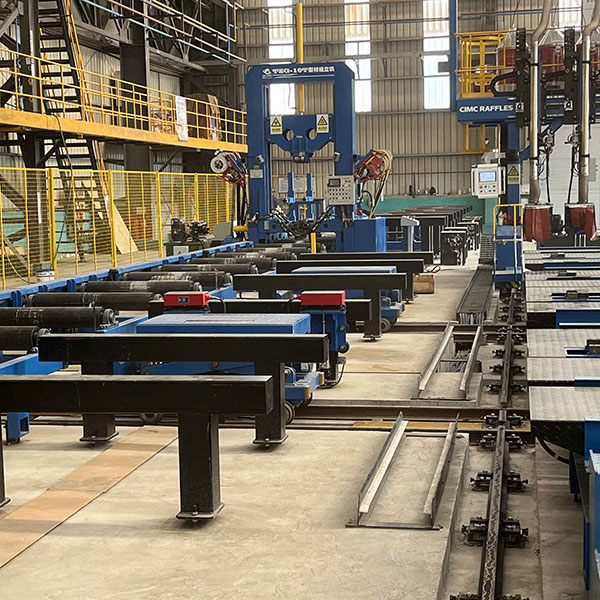

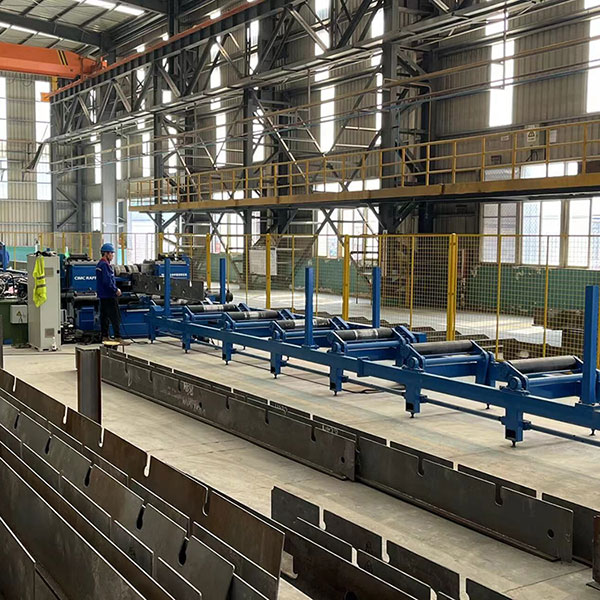

T10 آٹومیٹک ٹی بیم ویلڈنگ لائنز شپ یارڈز اور شپ بلڈنگ میں بڑے پیمانے پر استعمال ہوتی ہیں، جو کہ اعلیٰ کارکردگی والی ٹی بیم پروڈکشن لائنز ہیں جو مختلف آلات اور ٹول کے ساتھ مل کر جنفینگ ویلڈکٹ کے ذریعہ تیار کی جاتی ہیں جو کہ سستی قیمت کے ساتھ ٹی بیم ویلڈنگ لائنوں کا پیشہ ور چائنا مینوفیکچرر اور سپلائر ہے۔ ٹی بیم ویلڈنگ لائنیں باکس بیم کی پیداوار کے لیے زیادہ حفاظت اور اعلیٰ کارکردگی فراہم کرتی ہیں۔

JINFENG WELDCUT T بیم ویلڈنگ لائنوں کے لیے 1 سال کی وارنٹی فراہم کرے گا۔ ٹی بیم پروڈکشنز کے اہم الیکٹرک عناصر کو دنیا کے مشہور برانڈ سے منتخب کیا گیا ہے جو صارفین کے لیے چین سے طویل فاصلے پر جانے کے بغیر مقامی طور پر پرزے تلاش کرنے میں زیادہ سہولت فراہم کرے گا۔ TheT15 آٹومیٹک ٹی بیم ویلڈنگ لائنز مختلف صنعتوں کے اختتامی صارفین کی پیداواری صلاحیت کو بڑھانے کے لیے جدید ترین اور اعلیٰ آٹومیشن پروڈکشن لائنز ہیں۔

ساخت کا نظارہ

وضاحتیں

خصوصیت اور درخواست

1-عام ٹی بیم کی قسمیں جو ٹی بیم ویلڈنگ لائنوں پر تیار کی جا سکتی ہیں۔

2.TheT10 T بیم ویلڈنگ لائنیں کم کارکنوں اور کم کرینوں کے ساتھ ویلڈڈ ٹی بیم تیار کرنے کے لیے ہائی آٹومیشن پروڈکشن لائنز ہیں۔

3. یہ لائن MES سسٹم کے ساتھ مکمل طور پر انضمام ہو سکتی ہے اور اپر کمپیوٹر اور کنٹرول سسٹم کے درمیان ریئل ٹائم مواصلات کو مکمل کر سکتی ہے، آلات کا ڈیٹا اکٹھا کرنا مکمل کر سکتی ہے، تمام جمع کردہ ڈیٹا کو فیکٹری MES سسٹم (یا اوپری سنٹرلائزڈ) پر اپ لوڈ کر سکتی ہے۔ کنٹرول سسٹم)، اور معلومات کی ترسیل کی بروقت اور تاثیر کو یقینی بنانا۔

4. یہ ٹی بیم ویلڈنگ لائنیں بڑے پیمانے پر ان شپ یارڈز، جہاز سازی اور اسٹیل کے ڈھانچے، ویلڈنگ کے لیے ٹی بیم، آئس بریکر برتنوں کے لیے ٹی بار، یا اسٹیل کی تعمیراتی عمارت، اور اسٹیل کے ڈھانچے، یا پل وغیرہ میں استعمال ہوتی ہیں۔

5. ویلڈنگ کے سازوسامان کا لچکدار ڈیزائن ویلڈنگ پاور ذرائع کے کسی بھی برانڈ کی مدد کرنے کی اجازت دیتا ہے۔

6. CE، ECA تصدیق شدہ دستیاب ہیں۔

7. یہ ٹی بیم ویلڈنگ لائنیں کسی بھی اوزار یا سازوسامان کو تبدیل کیے بغیر لائٹ ڈیوٹی بیم سے بہت ہیوی ڈیوٹی بیم تک بڑی موٹائی کے ساتھ پیداوار فراہم کرتی ہیں۔

8. جمع کرنے سے لے کر سیدھا کرنے تک پوری پروسیسنگ کو کسی بھی کرین کی ضرورت نہیں ہے، جو کرینوں کے استعمال کے خطرے کو بہت کم کرتی ہے۔

ٹی بیم ویلڈنگ لائنیں یہاں درج مشینوں اور آلات پر مشتمل ہوتی ہیں، ویلڈڈ ٹی بیم تیار کرنے کے لیے:

CNC شعلہ کاٹنے والی مشین، ملٹی ہیڈ

یہ مشین ملٹی ہیڈز سٹرپ کٹنگ ٹارچز سے لیس ہے جو سٹیل کنسٹرکشن کمپنیوں، شپ یارڈز جن میں کاٹنے کے لیے بہت سی سٹرپس ہوتی ہیں کے لیے CNCFlame کاٹنے والی مشینوں پر نصب ہوتی ہیں۔ زیادہ تر سٹرپس سٹیل کے ڈھانچے کے کاروبار میں ویب کے طور پر استعمال ہوتی ہیں اور ویلڈڈ H بیم بنانے کے لیے یا شپ یارڈز میں ویب کے طور پر اور فلینجز کو برتن کے stiffeners کے لیے T بیم تیار کرنے کے لیے استعمال کیا جاتا ہے۔

وضاحتیں

فلینج چیمفرنگ مشین

فلینج چیمفرنگ مشین ایک خاص سامان ہے جو اسٹیل ڈھانچے کی صنعت میں فلینج پلیٹ کی چیمفرنگ کے لئے ڈیزائن کیا گیا ہے۔ اس میں تیز چیمفرنگ اسپیڈ، اچھی آر اینگل فارمیشن، سادہ آپریشن، قابل اعتماد کام، اور چھوٹے فٹ پرنٹ کے فوائد ہیں۔ یہ خاص طور پر اسٹیل ڈھانچے کی صنعت کے لیے موزوں ہے جو بڑے پیمانے پر ٹی بیم تیار کرتی ہے۔

یہ مشین مواد کے خالی جگہوں کے کناروں کو تیزی سے اور مؤثر طریقے سے گول کرنے کے لیے رولنگ اور دبانے کے اصول کا استعمال کرتی ہے، جو روایتی دستی ڈیبرنگ، چیمفرنگ اور گول کرنے کے عمل کی جگہ لے سکتی ہے۔ گول کونے خوبصورت ظاہری شکل کے ساتھ یکساں طور پر بنائے جاتے ہیں۔ اس مشین میں مزدوروں کی محنت کی شدت کو کم کرنے کے لیے پیداواری کارکردگی ہے۔ پلیٹ کے کنارے کو گھمانے سے، پلیٹ کے کنارے پر دباؤ کا ارتکاز کم ہو جاتا ہے۔ اس مشین میں محفوظ اور آسان استعمال، مستحکم ٹرانسمیشن، اعلیٰ درجے کی آٹومیشن، اور طویل خدمت زندگی کی خصوصیات ہیں۔

اہم تکنیکی ڈیٹا

ٹی بیم کو جمع کرنے والی مشین

ٹی بیم اسمبلنگ مشین شپ یارڈ، جہاز بنانے والی کمپنی کے لیے ٹی بیم بنانے کے لیے خصوصی ڈیزائن کی گئی ہے۔

مین مشین کے 2 اطراف میں گیس شیلڈ ویلڈنگ گنوں کے 2 گروپ ہوتے ہیں، ویلڈنگ گن ٹیک ویلڈنگ کے 2 سیٹ ایک ہی وقت میں جمع کرنے کے دوران۔ ایک طرف 2 ویلڈنگ گنوں کے درمیان فاصلہ ٹی بیم کے مختلف سائز کی تفصیلات کی مختلف ضروریات کو پورا کرنے کے لیے ایڈجسٹ کیا جا سکتا ہے، پھر مختلف بیم کی تفصیلات کی ٹیک ویلڈنگ کی طاقت کو پورا کر سکتا ہے۔

مین مشین پر فلینج/پینل اور ویب کلیمپنگ وہیل کے بہت سے سیٹ موجود ہیں تاکہ بیم کی پوزیشننگ کی درستگی کو یقینی بنایا جا سکے جن کو جمع کرنے کی ضرورت ہے۔

یہ مشین ویب اور فلینج/پینل کو جمع کرنے کی ضرورت کو بھی پورا کر سکتی ہے نہ کہ مرکز کی سیدھ میں۔ مین مشین پر فلینج/پینل کے لیے کلیمپنگ پہیے، صارف کلیمپنگ پہیوں کی سینٹر لائن اور ویب کی سینٹر لائن کے درمیان فاصلہ ایڈجسٹ کر سکتا ہے۔ ایڈجسٹمنٹ آسان اور قابل اعتماد ہے۔

ٹی بیم ویلڈنگ گینٹری

ٹی بیم ویلڈنگ گینٹری مشین شپ یارڈ کے لیے ٹی بیم کو ویلڈنگ کرنے کے لیے خصوصی ڈیزائن کی گئی ہے۔ مین مشین پورٹل کی قسم میں ملٹی لیئر سٹرکچر کے ساتھ ہے، جس میں اچھی استحکام، بڑی لوڈنگ کی گنجائش ہے۔ گینٹری پر ویلڈنگ ہیڈز کے 6 سیٹ لگے ہوئے ہیں، ہر سر پر CO2/MAG ویلڈنگ ٹارچ کا ایک سیٹ ہے، ہر ویلڈنگ ہیڈ پر ایک انفرادی لیزر ٹریسنگ ڈیوائس ہے۔ ویلڈنگ ٹارچز کے 2 سیٹ ایک ہی وقت میں ایک ہی ٹی بیم پر ویلڈ کر سکتے ہیں۔ مشین کے اوپری پلیٹ فارم پر ویلڈنگ وائر کا ملٹی سپول لگایا جا سکتا ہے، اس طرح کام کرنے کی استعداد بڑھانے کے لیے ویلڈنگ کی تار کو تبدیل کرنے کے وقت کو بہت کم کیا جا سکتا ہے۔

ویلڈنگ گینٹری کے ساتھ کام کرنے کے لیے ایک ویلڈنگ ٹیبل ہے جس میں ٹی بیم کو کلیمپ کرنے کے لیے پرسکون ٹکڑوں کے ساتھ مکمل ویلڈنگ کی ضرورت ہے۔

ٹی بیم ہائیڈرولک سیدھا کرنے والی مشین

TJZ10 T-beam سیدھا کرنے والی مشین ایک خاص سیدھا کرنے والا سامان ہے جو شپ یارڈز اور جہاز سازی کی صنعت میں ویلڈڈ T-beam کی پیداوار کے لیے ڈیزائن کیا گیا ہے۔ اسے تیز رفتار سیدھا کرنے کی رفتار، کم توانائی کی کھپت، شور کم کرنے، سادہ آپریشن، قابل اعتماد کام کرنے، اور اعلی حفاظت کا فائدہ ہے۔ یہ خاص طور پر اسٹیل ڈھانچے کی تعمیر، جہاز سازی اور دیگر صنعتوں میں ٹی بیم کی بڑے پیمانے پر پیداوار کے لیے موزوں ہے۔

سٹیل کی ٹوکری

یہ سامان بنیادی طور پر پروسیسنگ رولر ٹیبل یا دیگر سامان سے ورک پیس کو پروسیس کیے جانے والے سامان تک منتقل کرنے کے لیے پیداواری عمل کے ساتھ ہم آہنگی کے لیے استعمال ہوتا ہے۔ اسٹیل کارٹ میں بنیادی طور پر دو ایکشن افعال ہوتے ہیں: چلنا اور اٹھانا۔ ورک پیس کی نقل مکانی ہیرا پھیری اور کنٹرول کے ذریعے مکمل کی جاسکتی ہے۔ سامان میں سادہ ساخت، آسان آپریشن اور مستحکم آپریشن ہے۔
